Kennen Sie die Kupplungen, die blitzschnell ausgetauscht werden können?

Schnellkupplungen werden heute in der Prozessindustrie für die Arbeit mit Druckluft oder Flüssigkeiten eingesetzt. Sie eignen sich z.B. zum Anschluss von Wasserschläuchen an feste Installationen. Die Verbindungen können so schnell und einfach gewechselt werden. Wie so viele andere technische Geräte hat auch diese Produktkategorie bedeutende Qualitätsentwicklungen durchlaufen. Diese Entwicklungen hatten einen großen Einfluss darauf, wie sie heute in verschiedenen Produktionsunternehmen eingesetzt werden.

Lesen Sie unseren kleinen Leitfaden, um mehr über Schnellkupplungen zu erfahren.

Konstruktion und Vorteile der Schnellkupplung

In der Vergangenheit wurden Schnellkupplungen entweder aus vernickeltem Stahl oder Messing hergestellt und viele Jahre lang waren KS-Schnellkupplungen aus diesen Materialien in Dänemark für Arbeiten mit Druckluft weit verbreitet. Später wurden sie jedoch eingestellt, und die Nito-Kupplungen aus denselben Materialien eroberten schnell den Markt. Diese Art von Schnellkupplungen sind auch heute noch günstig in der Anschaffung, aber leider werden sie durch die Umwelt in der Prozessindustrie relativ schnell abgenutzt. Dies erhöht die Energieverluste und damit die Betriebskosten.

Edelstahl-Schnellkupplungen, einschließlich der Nito-kompatiblen Modelle, die von Alfotech erstmals auf dem dänischen Markt eingeführt wurden, sind wesentlich langlebiger und besser für die Produktionsumgebung von Flüssigkeiten geeignet. Sie sind heute in der Prozessindustrie weit verbreitet und zeichnen sich durch die eingebauten Kugeln aus, die für Druckbeständigkeit sorgen.

Die 3 Hauptvorteile der Edelstahl-Schnellkupplungen:

• Gute Temperatur- und Druckbeständigkeit (bis zu 90°C und max. 25 bar)
• Längere Lebensdauer für mehr Zuverlässigkeit und Wirtschaftlichkeit im Betrieb
• Kompatibel mit anderen gängigen Nito-Produkten

Siehe unsere Auswahl an Kupplungen für Flüssigkeiten

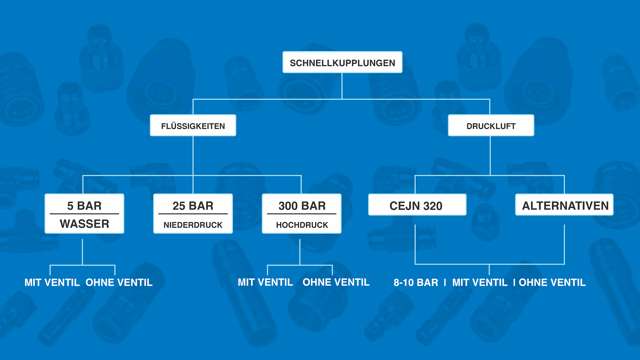

Typen und Einsatzbereiche

Schnellkupplungen werden für Industrieschläuche sowohl für Flüssigkeiten als auch für Druckluft verwendet. In beiden Kategorien ist es der Arbeitsdruck, der die typischen Einsatzbereiche bestimmt.

Bei Flüssigkeiten wird in der Regel ein Arbeitsdruck von entweder max. 5 bar (Wasser), max. 25 bar (Niederdruck) oder max. 300 bar (Hochdruck) benötigt. Bei einem Arbeitsdruck von 25 bar wird in Verbindung mit Niederdruck-Reinigungssystemen häufig das Niederdruckkupplungsgehäuse von Alfotech mit vollständig vulkanisiertem Schutz aus lebensmittelechtem Gummi verwendet. Wenn hingegen mit chemischen Flüssigkeiten arbeiten und Reaktionen mit anderen Flüssigkeiten vermieden werden sollen, empfehlen wir stattdessen tropffreie Cejn-Kupplungen, die ein Verschütten verhindern und Verunreinigungen und Lufteintritt beim Kuppeln oder Entkuppeln ausschließen.

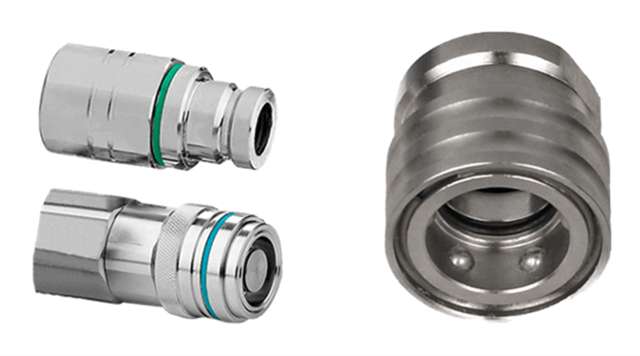

Links: Tropffreie Cejn-Kupplungen aus Edelstahl. Rechts: Nito-kompatibles Wasser-Kupplungs-Gehäuse mit eingebauten Kugeln (max. 25 bar).

Bei der Arbeit mit Druckluft wird zwischen Cejn 320, einem gängigen europäischen Standard, und Alternativen unterschieden. Die meisten Komponenten in dieser Produktkategorie wie Kupplungsgehäuse, Kupplungsnippel und Schlauchverschraubungen sind Cejn 320-kompatibel. Oft liegt der Arbeitsdruck bei 8-10 bar, obwohl die meisten Schnellkupplungen für Druckluft für max. 20 bar zugelassen sind.

Wir helfen Ihnen, die richtige Schnellkupplung zu finden

Benötigen Sie Beratung und Anleitung für den Einsatz von Schnellkupplungen in Ihrer Produktion? Wenn Sie trotz unseres Mini-Leitfadens noch Fragen haben, zögern Sie nicht, uns zu kontaktieren. Wir sind mit verschiedenen Einsatzszenarien vertraut und verfügen über jahrzehntelange Erfahrung in dieser speziellen Produktkategorie. Unsere Verkaufsberater stehen jederzeit für ein Gespräch bereit – Sie erreichen uns unter +45 7020 0422 oder per E-Mail unter alfotech@alfotech-deutschland.de. Wir helfen Ihnen, die beste Schnellkupplung für Ihre Bedürfnisse zu finden.
