AFT pres slangearmatur, ISO Clamp krave.png

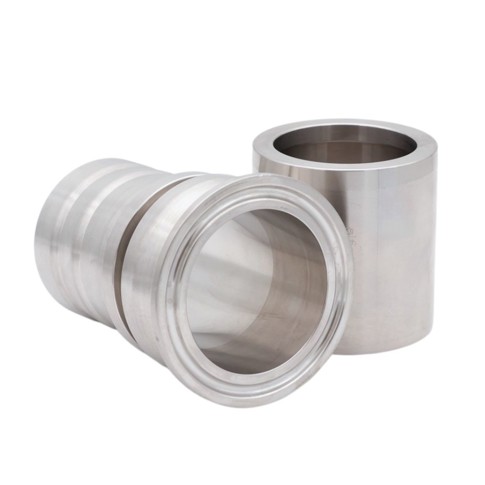

AFT Edelstahl Presskuppl. f. gewellt. PTFE Schlauch m. Geflecht & Silikon, ISO Clamp

Einsatzbereich:

Geeignet für chemische Aufgaben sowie für Medien mit hohen Temperaturanforderungen. Kann auch für Füllungen verwendet werden.

Konstruktion:

Die Kupplung besteht aus einem Stutzen und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Kupplung schaffen. Sonderanfertigungen sind möglich.

Datenblatt herunterladen

Technische Spezifikationen

Qualität:

Der Anschlussstutzen ist aus Edelstahl AISI 316 und die Muffe aus Edelstahl AISI 304 gefertigt.

Warennummer	Nominal Dim. mm.	Verbindung Clamp Voraussetzung	Ø ID Schlauch mm.	Ø OD schlauch mm.	Länge L mm.	Basiseinheit
0468241221TS	13,0	25,0	13,0	25,0	47	Stck.
0468242031TS	20,0	25,0	20,0	31,0	54,6	Stck.
0468242540TS	25,0	25,0	25,0	40,0	67,2	Stck.
0468242541TS	25,0	51,0	25,0	40,0	66,3	Stck.
0468242544TS	25,0	25,0	25,0	45,0	67,2	Stck.
0468242545TS	25,0	51,0	25,0	45,0	67,2	Stck.
0468243849TS	38,0	38,0	38,0	49,0	66,1	Stck.
0468243850TS	38,0	51,0	38,0	49,0	64,8	Stck.
