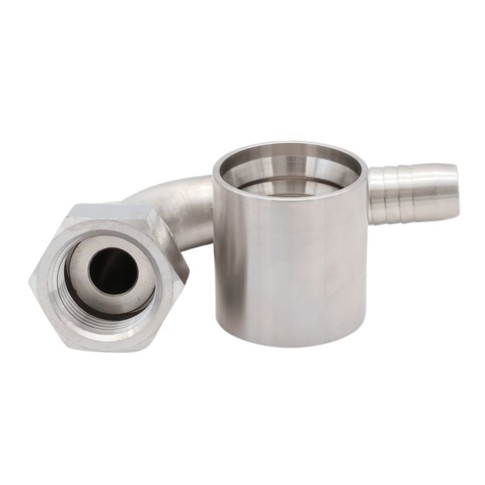

AFT Presskupplung f. gewellt. PTFE Schlauch m. Geflecht, BSP Überwurfmutter, 90° gebogen , flach

Einsatzbereich:

Geeignet für chemische Aufgaben sowie für Medien mit hohen Temperaturanforderungen. Kann auch für Füllungen verwendet werden.

Konstruktion:

Die Kupplung besteht aus einem Stutzen und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Kupplung schaffen. Sonderanfertigungen sind möglich.

Technische Spezifikationen

Qualität:

Sowohl Stutzen als auch Muffe sind aus Edelstahl AISI 316 gefertigt.

Warennummer Nominal Dim.
mm.
Verbindung
RG
Ø ID Schlauch
mm.
Ø OD schlauch
mm.
Einbaumaße L2
mm.
Länge L
mm.
Basiseinheit
0467080612
6,0
1/4"
6,0
12,0
28,5
56,0
Stck.
0467081018
10,0
3/8"
10,0
18,0
36,0
68,0
Stck.
0467081221
12,0
1/2"
12,0
21,0
40,0
72,0
Stck.
0467082028
20,0
3/4"
20,0
28,0
59,0
105,0
Stck.
