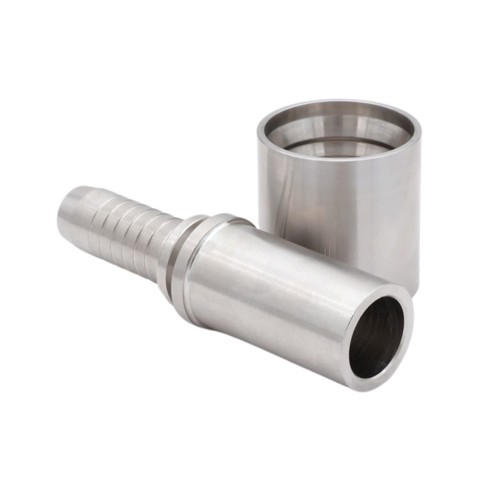

AFT Presskupplung f. gewellt. PTFE Schlauch m. Geflecht, Rohrstutzen

Einsatzbereich:

Geeignet für chemische Aufgaben sowie für Medien mit hohen Temperaturanforderungen. Kann auch für Füllungen verwendet werden.

Konstruktion:

Die Kupplung besteht aus einem Stutzen und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Kupplung schaffen. Sonderanfertigungen sind möglich.

Technische Spezifikationen

Qualität:

Sowohl Stutzen als auch Muffe sind aus Edelstahl AISI 316 gefertigt.

Warennummer Nominal Dim.
mm.
Rohrende mm. Ø ID Schlauch
mm.
Ø OD schlauch
mm.
Länge L
mm.
Basiseinheit
0467000612
6,0
6,0
6,0
12,0
56,0
Stck.
0467000612B
6,0
8,0
6,0
12,0
56,0
Stck.
0467000813
8,0
8,0
8,0
13,0
52
Stck.
0467001018
10,0
10,0
10,0
18,0
60,0
Stck.
0467001018B
10,0
12,0
10,0
18,0
61,0
Stck.
0467001018D
10,0
15,0
10,0
18,0
61,0
Stck.
0467001221
12,0
12,0
12,0
21,0
63,0
Stck.
0467001221A
12,0
12,7
12,0
21,0
63,0
Stck.
0467001221B
12,0
18,0
12,0
21,0
66,0
Stck.
0467001221C
12,0
16,0
12,0
21,0
70,0
Stck.
0467001221D
12,0
20,0
12,0
21,0
75,0
Stck.
Warennummer Nominal Dim.
mm.
Rohrende mm. Ø ID Schlauch
mm.
Ø OD schlauch
mm.
Länge L
mm.
Basiseinheit
0467001625
16,0
16,0
16,0
25,0
70,0
Stck.
0467001625A
16,0
18,0
16,0
25,0
70,0
Stck.
0467002028
20,0
20,0
20,0
28,0
84,0
Stck.
0467002028A
20,0
22,0
20,0
28,0
82,0
Stck.
0467002028B
20,0
25,0
20,0
28,0
89,3
Stck.
0467002535A
25,0
28,0
25,0
35,0
93,0
Stck.
0467003242
32,0
35,0
32,0
42,0
109,0
Stck.
