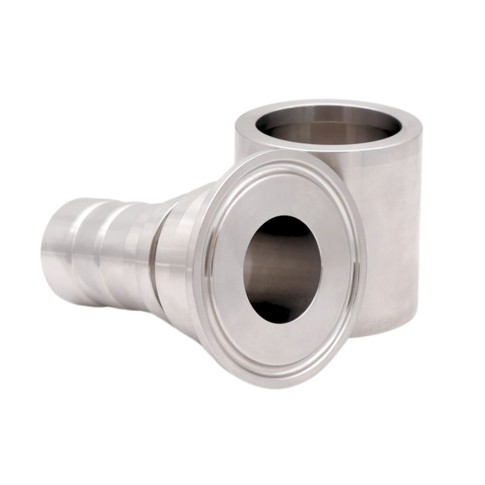

AFT Presskupplung, DIN Clamp

Konstruktion:

Der Fitting besteht aus einem Anschlussstück und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Fitting schaffen.

Wird für DIN Clamp-Anschluss geliefert, DIN 32676
Verbindungen zwischen 25,0 mm und bis zu 76,0 mm

Qualität:

Der Stutzen besteht aus Edelstahl AISI 316 mit einer Oberflächenrauheit von R 0,8 µ und ist mit einer Chargennummer versehen. Die Muffe ist aus Edelstahl AISI 304 gefertigt.

Datenblatt herunterladen

Warennummer	Nominal Dim. mm.	Verbindung Clamp Voraussetzung	Ø ID Schlauch mm.	Ø OD schlauch mm.	Länge L mm.	Basiseinheit
0464101514	10,0	DN10	10,0	15,0	51,0	Stck.
0464101814	10,0	DN10	10,0	18,0	51,0	Stck.
0464102314	10,0	DN10	10,0	22,0	51,0	Stck.
0464102315	10,0	DN15	10,0	22,0	51,0	Stck.
0464132014	10,0	DN10	13,0	20,0	51,0	Stck.
0464132214	10,0	DN10	13,0	23,0	51,0	Stck.
0464132514	13,0	DN10	13,0	25,0	52,0	Stck.
0464162814	16,0	DN15	16,0	28,0	55,0	Stck.
0464163214	15,0	DN15	16,0	32,0	55,0	Stck.
0464192814	20,0	DN20	19,0	28,0	60,0	Stck.
0464193114	20,0	DN20	19,0	31,0	60,0	Stck.
Warennummer	Nominal Dim. mm.	Verbindung Clamp Voraussetzung	Ø ID Schlauch mm.	Ø OD schlauch mm.	Länge L mm.	Basiseinheit
0464253715	20,0	DN20	25,0	37,0	66,0	Stck.
0464324414	32,0	DN32	32,0	44,0	66,0	Stck.
0464324614	32,0	DN32	32,0	46,0	66,0	Stck.
0464384914	38,0	DN40	38,0	49,0	66,0	Stck.
0464385314	38,0	DN40	38,0	53,0	66,0	Stck.
0464516414	50,0	DN50	51,0	64,0	80,0	Stck.
0464516614	50,0	DN50	51,0	66,0	80,0	Stck.
0464517014	50,0	DN50	51,0	70,0	80,0	Stck.
0464647814	66,0	DN65	63,5	78,0	95,0	Stck.
0464648014	66,0	DN65	63,5	80,0	95,0	Stck.
Warennummer	Nominal Dim. mm.	Verbindung Clamp Voraussetzung	Ø ID Schlauch mm.	Ø OD schlauch mm.	Länge L mm.	Basiseinheit
