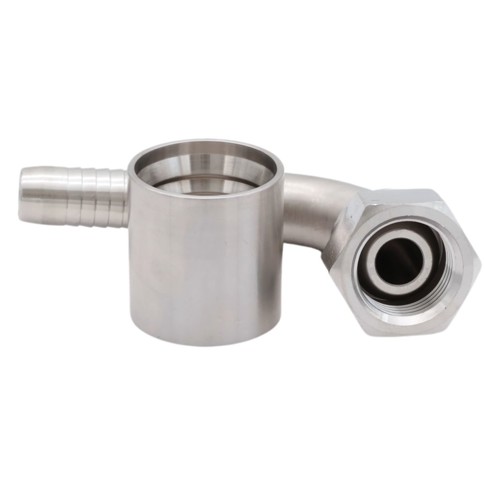

AFT Edelstahl Presskupplung, BSP Überwurfmutter, 90° gebogen mit 60°-Konus

Einsatzbereich:

Für Produktschläuche, z.B. an Abfüllanlagen, bei denen ein sehr hoher Hygienestandard gefordert ist.

Konstruktion:

Die Kupplung besteht aus einem Stutzen und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Kupplung schaffen. Sonderanfertigungen sind möglich.

Datenblatt herunterladen

Technische Spezifikationen

Qualität:

Sowohl Stutzen als auch Muffe sind aus Edelstahl AISI 316 gefertigt.

Warennummer	Nominal Dim. mm.	Verbindung RG	Ø ID Schlauch mm.	Ø OD schlauch mm.	Einbaumaße L2 mm.	Länge L mm.	Basiseinheit
0465090614	6,0	1/4"	6,0	14,0	31,5	56,0	Stck.
0465091016	10,0	3/8"	10,0	16,0	39,0	68,0	Stck.
0465091020	10,0	3/8"	10,0	20,0	39,0	68,0	Stck.
0465091219	12,0	1/2"	12,0	19,0	44,0	72,0	Stck.
0465091222	12,0	1/2"	12,0	22,0	44,0	72,0	Stck.
0465091225	12,0	1/2"	12,0	25,0	44,0	72,0	Stck.
0465091225C	12,0	3/8"	12,0	25,0	44,0	72,0	Stck.
0465091625	16,0	5/8"	16,0	25,0	53,0	85,0	Stck.
0465091628	16,0	5/8"	16,0	28,0	53,0	85,0	Stck.
0465091628B	16,0	3/4"	16,0	28,0	53,0	84,0	Stck.
0465092028	20,0	3/4"	20,0	28,0	63,0	105,0	Stck.
Warennummer	Nominal Dim. mm.	Verbindung RG	Ø ID Schlauch mm.	Ø OD schlauch mm.	Einbaumaße L2 mm.	Länge L mm.	Basiseinheit
0465092031	20,0	3/4"	20,0	31,0	63,0	105,0	Stck.
0465092537	25,0	1"	25,0	37,0	79,5	126,0	Stck.
0465092539	25,0	1"	25,0	39,0	79,5	126,0	Stck.
0465093246	32,0	1 1/4"	32,0	46,0	94,5	153,0	Stck.
0465095166	51,0	2"	51,0	66,0	139,0	212,0	Stck.
