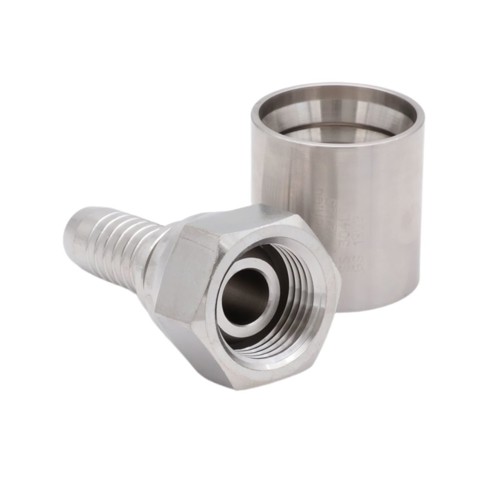

AFT Edelstahl Presskupplung, BSP Überwurfmutter mit 60°-Konus

Einsatzbereich:

Für Produktschläuche, z.B. an Abfüllanlagen, bei denen ein sehr hoher Hygienestandard gefordert ist.

Konstruktion:

Die Kupplung besteht aus einem Stutzen und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Kupplung schaffen. Sonderanfertigungen sind möglich.

Datenblatt herunterladen

Technische Spezifikationen

Qualität:

Sowohl Stutzen als auch Muffe sind aus Edelstahl AISI 316 gefertigt.

Warennummer Nominal Dim.
mm. 		Verbindung
RG 		Ø ID Schlauch
mm. 		Ø OD schlauch
mm. 		Länge L
mm. 		Basiseinheit
0465040612
6,0
1/4"
6,0
12,0
44,0
Stck.
0465041016
10,0
3/8"
10,0
16,0
47,5
Stck.
0465041018
10,0
1/2"
10,0
18,0
49,5
Stck.
0465041018A
10,0
3/8"
10,0
18,0
47,5
Stck.
0465041020
10,0
3/8"
10,0
20,0
47,5
Stck.
0465041219
12,0
1/2"
12,0
19,0
51,0
Stck.
0465041219A
12,0
1/2"
12,0
19,0
51,0
Stck.
0465041220
12,0
1/2"
12,0
20,0
51,0
Stck.
0465041222
12,0
1/2"
12,0
22,0
51,0
Stck.
0465041223A
12,0
3/4"
12,0
23,0
53,5
Stck.
0465041225
12,0
1/2"
12,0
25,0
51,0
Stck.
Warennummer Nominal Dim.
mm. 		Verbindung
RG 		Ø ID Schlauch
mm. 		Ø OD schlauch
mm. 		Länge L
mm. 		Basiseinheit
0465041625
16,0
5/8"
16,0
25,0
54,8
Stck.
0465041625B
16,0
3/4"
16,0
25,0
57,3
Stck.
0465041628
16,0
5/8"
16,0
28,0
54,8
Stck.
0465041628B
16,0
3/4"
16,0
28,0
57,3
Stck.
0465041928
19,0
3/4"
19,0
28,0
63,5
Stck.
0465041931
19,0
3/4"
19,0
31,0
63,5
Stck.
0465042028
20,0
3/4"
20,0
28,0
63,5
Stck.
0465042028A
20,0
1"
20,0
28,0
66,5
Stck.
0465042031
20,0
3/4"
20,0
31,0
63,5
Stck.
0465042031A
20,0
1"
20,0
31,0
66,5
Stck.
Warennummer Nominal Dim.
mm. 		Verbindung
RG 		Ø ID Schlauch
mm. 		Ø OD schlauch
mm. 		Länge L
mm. 		Basiseinheit
0465042033
20,0
3/4"
20,0
33,0
63,5
Stck.
0465042537
25,0
1"
25,0
37,0
74,5
Stck.
0465042539
25,0
1"
25,0
39,0
74,5
Stck.
0465043247
32,0
1 1/4"
32,0
47,0
84,5
Stck.
0465043851
38,0
1 1/2"
38,0
51,0
88,5
Stck.
0465043853
38,0
1 1/2"
38,0
53,0
92,0
Stck.
0465045166
51,0
2"
51,0
66,0
103,0
Stck.

Andere Kunden haben sich auch angesehen

RG omløber, med 90 gr. bøjning.png

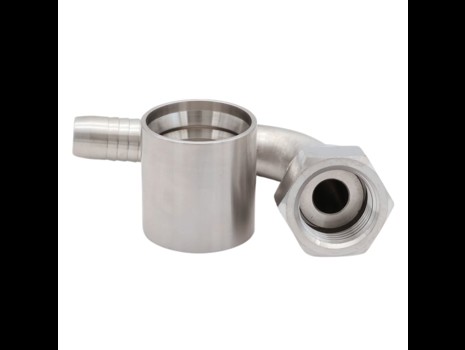

AFT Edelstahl Presskupplung, BSP Überwurfmutter, 90° gebogen, flach   >>
