Sicherheitskupplungsnippel, BSP-Außengewinde, Edelstahl AISI 316

Einsatzbereich:

Wird für Druckluft, Wasser, Öl und chemische Produkte verwendet.

Konstruktion:

Hergestellt aus Edelstahl AISI 316.

Datenblatt herunterladen

Technische Spezifikationen

Druck:

Arbeitsdruck bei 20°C, 6-15 mm für 250 bar, 18-22 mm für 160 bar.

Temperatur:

Die Temperatur reicht von -60°C bis +400°C.

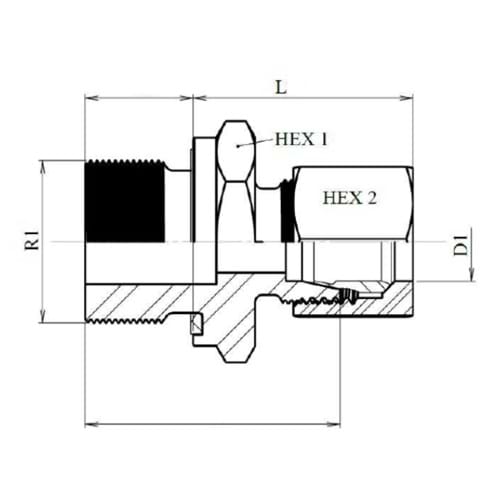

Warennummer	Nominal dim. Zoll	Rührenabmess. 1 mm.	Länge L mm.	Arbeitsdruck bar	Schlüsselweite HEX1 mm.	Schlüsselweite Mutter HEX2 mm.	Nettogewicht kg.	Basiseinheit
0100659020	1/8"	6,0	23,5	315,0	14,0	14,0	0,020	Stck.
0100659021	1/8"	8,0	24,5	315,0	14,0	17,0	0,030	Stck.
0100659022	1/8"	10,0	25,5	315,0	17,0	19,30	0,040	Stck.
0100659040	1/4"	6,0	29,0	315,0	19,0	14,0	0,030	Stck.
0100659041A	1/4"	8,0	29,0	315,0	19,0	17,0	0,035	Stck.
0100659042	1/4"	10,0	30,0	315,0	19,0	19,0	0,050	Stck.
0100659043	1/4"	12,0	31,0	315,0	19,0	22,0	0,086	Stck.
0100659080	3/8"	6,0	30,5	315,0	22,0	14,0	0,048	Stck.
0100659081	3/8"	8,0	30,5	315,0	22,0	17,0	0,052	Stck.
0100659082	3/8"	10,0	31,5	315,0	22,0	19,0	0,070	Stck.
0100659083	3/8"	12,0	31,5	315,0	22,0	22,0	0,088	Stck.
Warennummer	Nominal dim. Zoll	Rührenabmess. 1 mm.	Länge L mm.	Arbeitsdruck bar	Schlüsselweite HEX1 mm.	Schlüsselweite Mutter HEX2 mm.	Nettogewicht kg.	Basiseinheit
0100659084	3/8"	15,0	32,5	315,0	24,0	27,0	0,096	Stck.
0100659085	3/8"	22,0	35,5	160,0	-	-	0,098	Stck.
0100659100	1/2"	8,0	33,0	315,0	27,0	17,0	0,090	Stck.
0100659101	1/2"	10,0	34,0	315,0	27,0	19,0	0,090	Stck.
0100659102	1/2"	12,0	34,0	315,0	27,0	22,0	0,100	Stck.
0100659103	1/2"	15,0	35,0	315,0	27,0	27,0	0,104	Stck.
0100659104	1/2"	18,0	36,0	315,0	27,0	32,0	0,106	Stck.
0100659105	1/2"	22,0	38,0	630,0	32,0	36,0	0,144	Stck.
0100659130	3/4"	15,0	38,0	315,0	32,0	27,0	0,100	Stck.
0100659131	3/4"	22,0	40,0	630,0	32,0	36,0	0,144	Stck.
Warennummer	Nominal dim. Zoll	Rührenabmess. 1 mm.	Länge L mm.	Arbeitsdruck bar	Schlüsselweite HEX1 mm.	Schlüsselweite Mutter HEX2 mm.	Nettogewicht kg.	Basiseinheit
0100659132	3/4"	18,0	38,0	315,0	32,0	32,0	0,120	Stck.
0100659133	3/4"	28,0	41,0	630,0	41,0	41,0	0,145	Stck.
0100659150	1"	22,0	43,0	630,0	41,0	36,0	0,150	Stck.
0100659151	1"	28,0	43,0	630,0	41,0	41,0	0,155	Stck.
0100659170	1 1/4"	35	48,0	630,0	50,0	50,0	0,160	Stck.
0100659171	1 1/4"	42,0	-	630,0	-	-	-	Stck.
0100659190	1 1/2"	35,0	-	630,0	-	-	-	Stck.
0100659191	1 1/2"	42,0	52,0	630,0	55,0	60,0	0,180	Stck.
