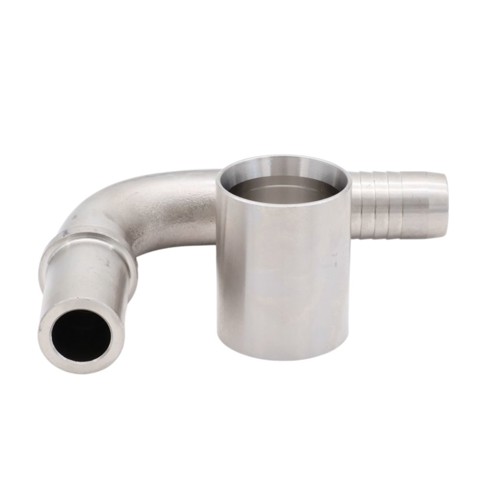

AFT Presskupplung f. gewellt. PTFE Schlauch m. Geflecht, Rohrstutzen, 90° Bogen

Einsatzbereich:

Geeignet für chemische Aufgaben sowie für Medien mit hohen Temperaturanforderungen. Kann auch für Füllungen verwendet werden.

Konstruktion:

Die Kupplung besteht aus einem Stutzen und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Kupplung schaffen. Sonderanfertigungen sind möglich.

Datenblatt herunterladen

Technische Spezifikationen

Qualität:

Sowohl Stutzen als auch Muffe sind aus Edelstahl AISI 316 gefertigt.

Warennummer	Nominal Dim. mm.	D1 Dm. mm.	Ø ID Schlauch mm.	Ø OD schlauch mm.	Einbaumaße L2 mm.	Länge L mm.	Basiseinheit
0467051018	10,0	10,0	10,0	18,0	46,2	64,1	Stck.
0467051020	10,0	10,0	10,0	20,0	46,2	64,1	Stck.
0467051220	12,0	12,0	12,0	21,0	60,0	70,7	Stck.
0467051221	12,0	18,0	12,0	21,0	60,0	70,7	Stck.
0467051221A	12,0	16,0	12,0	21,0	65,0	70,7	Stck.
0467051625	16,0	18,0	16,0	25,0	66,8	81,2	Stck.
0467052028	20,0	20,0	20,0	28,0	82,7	97,2	Stck.
