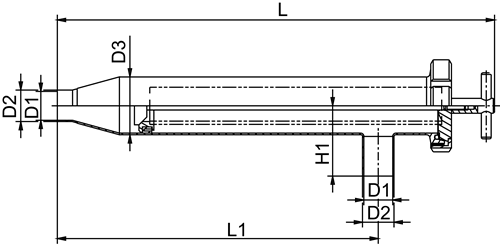

Schmutzfänger, L-Typ, Schweißende

Einsatzbereich:

• Winkelfilter eignen sich zur Grobfiltration von Flüssigkeitsströmen mit dünnflüssigen Medien wie Wasser, Dampf, flüssigen Lebensmitteln und Getränken mit hohen hygienischen Anforderungen
• Einfacher Einbau, geringer Platzbedarf und flexibler Einsatz durch die große Anzahl unterschiedlicher Filterelemente

Konstruktion:

• Die Durchflussrichtung ist von außen nach innen und mit dem Filtereinsatz für Schmutzfänger mit Spaltweite wird der Durchflusswiderstand durch einen bis zu 75% höheren Durchfluss über den Filter reduziert
• Filterelemente mit Spaltweiten von 50 μm bis 4 mm ermöglichen eine einfache Anpassung des Winkelfilters an die jeweiligen Anforderungen durch den einfachen Wechsel zwischen verschiedenen Filtereinsätzen
• Das Filterelement ist robust gefertigt, um dem Druck im Filter standzuhalten und kann ohne Werkzeuge bis zu 4" ausgetauscht werden
• Reinigung erfolgt durch Entleeren und Herausnehmen des Filterelements - der Abstreifer reinigt den Filter automatisch
• Für komplexe Prozesse bieten wir auch komplette Rohrkombinationen an, die den unterbrechungsfreien Betrieb von je einem Schmutzfänger ermöglichen

Anschlussmöglichkeiten:

• Standard mit Schweißende
• Alternativ, Steckverbindungen oder Nippel in DS, SMS, DIN, ISO Clamp oder DIN Clamp
• Andere Optionen auf Anfrage

Qualität:

Material:

• Material in Kontakt mit dem Medium AISI 316L (1.4404)
• Material, das nicht mit den Medien in Berührung kommt AISI 304L (1.4307)
• Filterelement AISI 316L (1.4404)

Oberfläche:

• Interner Ra < 0,8 μm (Filter und Schweißnähte höher)
• Außen elektropoliert

Versiegelungen:

• EPDM - FDA Qualität (andere Materialien möglich)

Druck:

• Nennbetriebsdruck 1"-4" - PN10
• Nennbetriebsdruck 5"-6" - PN06
