Schmutzfänger für Prozessanlagen – Funktionen, Typen und Filtereinsätze

Schmutzfänger sind entscheidend, um Prozessanlagen vor schädlichen Partikeln und Verunreinigungen in Flüssigkeiten zu schützen. In der Lebensmittel- und pharmazeutischen Produktion ist es unerlässlich, dass Flüssigkeitsströme sauber und ungehindert bleiben. Gelangen unerwünschte Partikel in Pumpen, Ventile oder Messgeräte, kann dies zu Betriebsstörungen, erhöhtem Verschleiß und im schlimmsten Fall zu Produktionsausfällen führen. Durch das Auffangen und Entfernen dieser Partikel sorgen Schmutzfänger für ein gleichmäßiges Strömungsprofil und gewährleisten so eine optimale Wirtschaftlichkeit. Wir bieten Filter, die effektive Filterung, einfache Wartung und hohe Hygienestandards kombinieren.

Wir bieten Schmutzfänger der Typen Y und L aus säureresistentem Edelstahl AISI 316L an. Der Y-Typ hat eine charakteristische Y-Form, bei der der Durchfluss im Inneren des Filters verläuft. Diese Geometrie macht ihn zu einer effektiven Lösung, die Pumpen, Wärmetauscher und andere Prozessanlagen vor Fremdkörpern schützt.

Der Schmutzfänger wird aus Edelstahl AISI 316L gefertigt und ist mit Schweißenden, Clamp oder DS/SMS-Anschluss in Größen von DN 25 bis DN 100 erhältlich. Der Filtereinsatz aus AISI 316 ist in drei Feinheiten von 1 Millimeter, 0,5 Millimeter und 0,25 Millimeter erhältlich und kann ohne Werkzeuge ausgetauscht werden. Die Dimensionierung erfolgt anhand des KV-Wertes des Filters, der die Wassermenge angibt, die bei einem Druckabfall von 1 bar durchströmt.

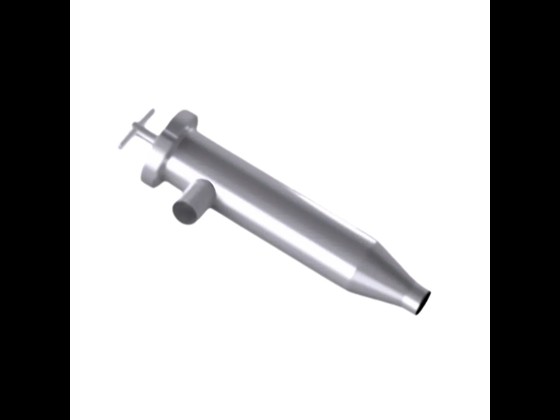

Der L-Typ wurde für Flüssigkeiten mit niedriger Viskosität wie Wasser, Dampf sowie flüssige Lebensmittel und Getränke entwickelt. Die rechtwinklige Bauweise macht den Filter kompakt und platzsparend, während die Strömung von außen nach innen verläuft und so den Widerstand deutlich reduziert. Mit einer Spaltweite kann der Durchfluss gegenüber herkömmlichen Filtern um bis zu 75 Prozent erhöht werden. Die Filtereinsätze sind robust, druckfest und bis zu einer Größe von 4 Zoll ohne Werkzeug austauschbar. Bei der Reinigung entfernt ein integrierter Abstreifer automatisch Ablagerungen. Für komplexere Prozesse sind zudem Rohrkombinationen lieferbar, die einen Austausch ohne Betriebsunterbrechung ermöglichen.

Der Schmutzfänger wird standardmäßig mit Schweißenden geliefert, ist aber auch mit DS-, SMS-, DIN- oder ISO-Clamp-Anschluss erhältlich. Alle medienberührten Teile sind aus AISI 316L (1.4404) gefertigt, die übrigen Teile bestehen in der Regel aus AISI 304L (1.4307). Die Innenfläche weist eine Rauheit von unter Ra 0,8 Mikrometer auf, die Außenseite ist elektropoliert. Der Arbeitsdruck beträgt PN10 für Abmessungen von 1–4 Zoll und PN06 für 5–6 Zoll.

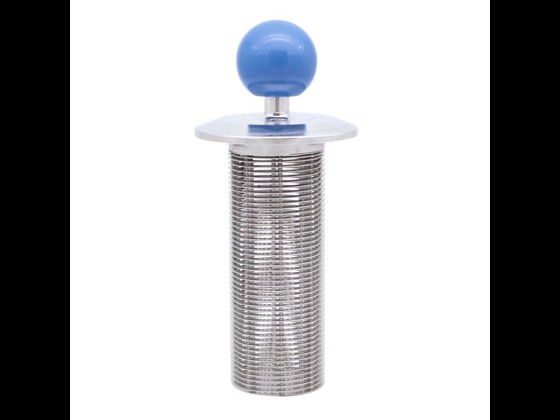

Bei der Auswahl des Filtereinsatzes sollten Sie die Eigenschaften des Prozessmediums, die Partikelgröße und die Anforderungen an die Durchflussgeschwindigkeit berücksichtigen. Für den Y-Typ sind Einsätze aus AISI 316 in drei verschiedenen Feinheiten erhältlich: 1 Millimeter, 0,5 Millimeter und 0,25 Millimeter.

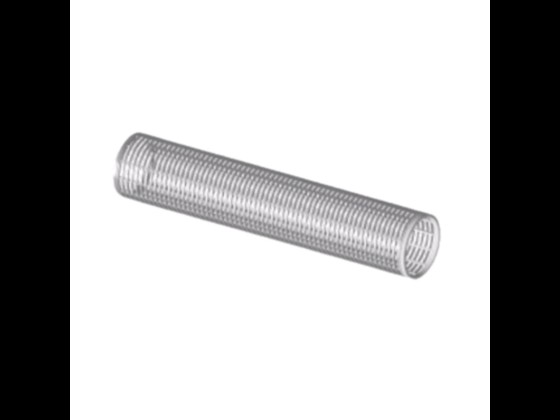

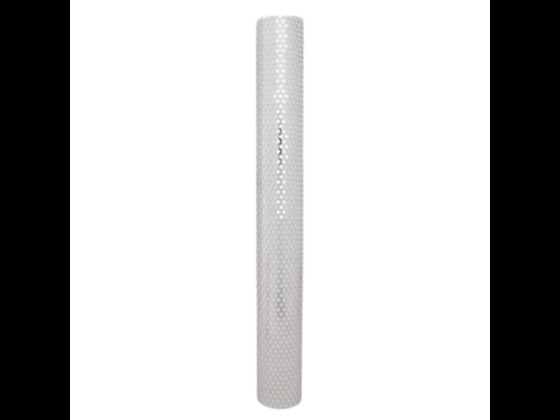

Für den L-Typ sind zwei Varianten verfügbar. Der Spaltereinsatz aus AISI 316 ist mit Öffnungen von 50 Mikrometern bis 4 Millimetern erhältlich und kombiniert eine hohe Filterleistung mit einem geringen Widerstand. Darüber hinaus bieten wir Filtereinsätze mit einem Lochsieb, ebenfalls in AISI 316, für Prozesse mit hoher Partikelbelastung, Dampf oder Rückfluss aus CIP-Systemen an.

Alle Schmutzfänger werden standardmäßig mit Dichtungen aus FDA-zugelassenem EPDM geliefert. Je nach Prozessmedium und Temperatur können jedoch auch Viton oder PTFE gewählt werden. Die medienberührten Teile der Filter werden aus AISI 316L gefertigt, während die Komponenten ohne direkten Medienkontakt in der Regel aus AISI 304L bestehen. Die Innenfläche weist eine Rauheit von weniger als 0,8 µm auf und die Außenseite ist elektropoliert, um eine einfache Reinigung zu gewährleisten.

Der Y-Typ zeichnet sich durch eine schräge Konstruktion mit geringem Druckabfall und hohem Durchfluss aus. Der L-Typ verfügt über ein rechtwinkliges und kompaktes Design, das sich gut für Installationen mit begrenztem Platzangebot eignet.

Der Filtereinsatz muss ausgetauscht oder gereinigt werden, wenn Anzeichen für einen verminderten Durchfluss oder eine Verstopfung auftreten. Durch eine planmäßige Wartung lassen sich ein stabiler Betrieb und reduzierte Ausfallzeiten gewährleisten.

Alle Filtereinsätze werden aus Edelstahl AISI 316 hergestellt und sind für den Einsatz mit aggressiven Medien sowie für häufige Reinigungen in hygienisch sensiblen Umgebungen ausgelegt.

Der Schmutzfänger muss in der angegebenen Durchflussrichtung installiert und so platziert werden, dass der Filtereinsatz für die Reinigung und den Austausch leicht zugänglich ist. Die Anschlüsse sind als Schweißenden oder in den Standards DS, DIN oder ISO Clamp erhältlich.
