Mini-Leitfaden: Die Welt der Schnellkupplungen – Kamlock vs. Storz

In der Prozessindustrie werden sie oft als Schnellkupplungen bezeichnet. Sowohl Kamlock als auch Storz sind klassische Industriestandards, und Sie kennen sie vielleicht als die bevorzugte Wahl, wenn es schnell gehen muss. Beiden gemeinsam ist, dass sie genau denselben Zweck erfüllen: eine dichte und zuverlässige Verbindung zwischen zwei Komponenten in wenigen Sekunden ohne Werkzeuge herzustellen.

Für Sie als Verantwortlicher für Wartung oder Einkauf kann es jedoch schwierig sein, zu erkennen, wann Sie die eine Lösung der anderen vorziehen sollten.

Hinter den Gemeinsamkeiten verbergen sich technische Unterschiede, die für Ihre Betriebseffizienz von großer Bedeutung sein können. Die Wahl zwischen den Kupplungstypen ist nämlich nicht nur eine Frage des Geschmacks, sondern dient dazu, sicherzustellen, dass Ihre Komponenten einen vorhersehbaren Betrieb ohne unvorhergesehene Stillstände gewährleisten.

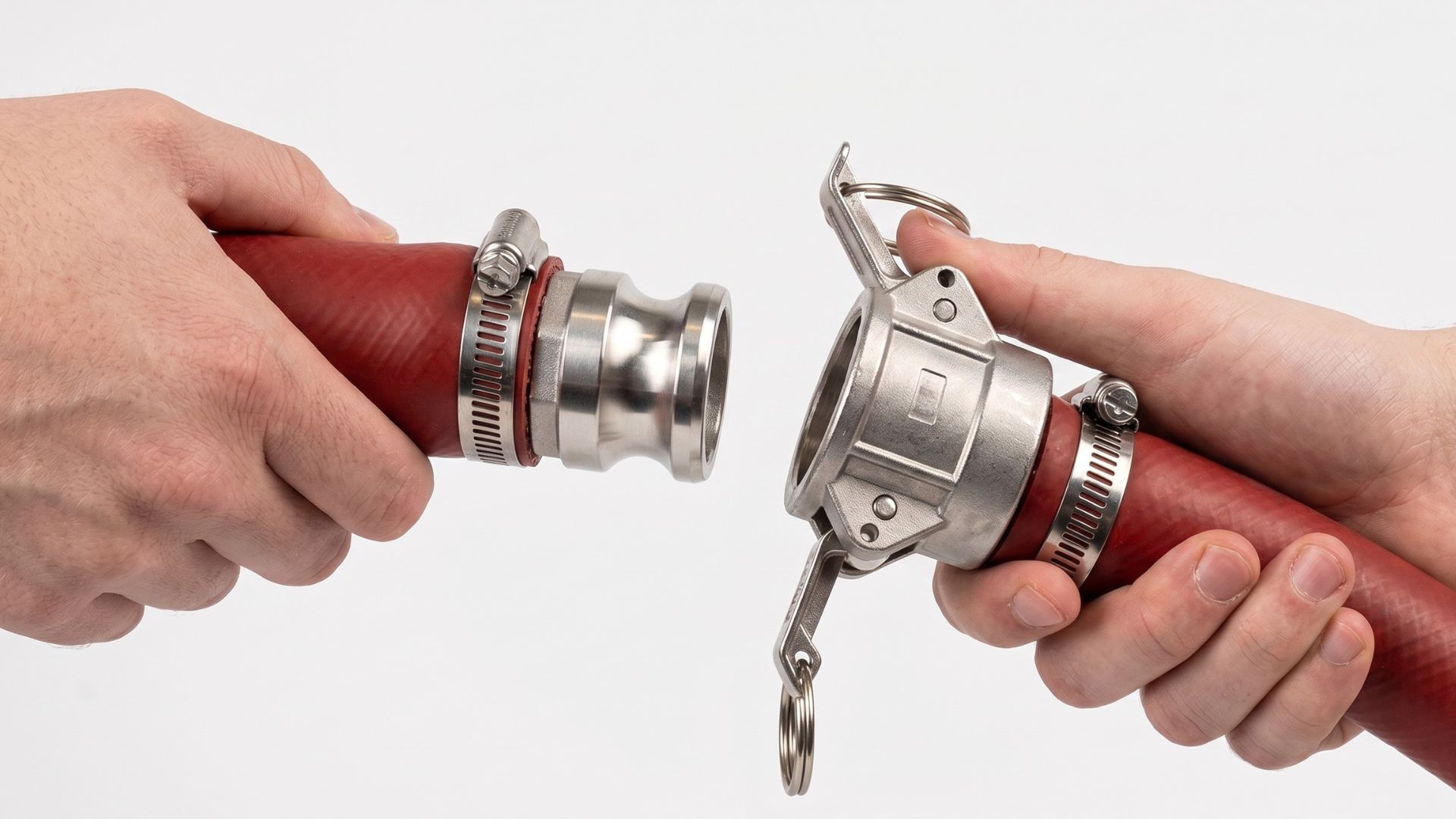

Die Kamlock-Kupplung ist eine weltweit anerkannte Lösung, die mechanische Zuverlässigkeit mit intuitiver Bedienung verbindet und somit den Arbeitsalltag in der Lebensmittelproduktion optimiert. Das System basiert auf einer asymmetrischen männlich/weiblich-Konfiguration. Wenn die beiden Teile zusammengefügt sind, werden sie verriegelt, indem zwei Arme an der weiblichen Kupplung nach unten gedrückt werden. Dadurch wird die Dichtung gegen die Fläche des Adapters gedrückt, sodass sofort eine dichte Verbindung ohne Werkzeug entsteht.

In der Lebensmittelindustrie, wo eine schnelle Handhabung erforderlich ist, macht diese Lösung bei häufigen Chargenwechseln und Produktionsumstellungen einen spürbaren Unterschied. Da Schläuche manuell an- und abgekoppelt werden können, profitieren Sie von einem reibungslosen Ablauf, bei dem die Zeiten zwischen den Produktionsläufen verkürzt und das Risiko menschlicher Fehler minimiert werden. Das asymmetrische Design ermöglicht es Ihnen zudem, „Einwegsysteme“ zu schaffen, die als zusätzliche Sicherheit gegen die falsche Montage kritischer Schläuche dienen.

Um Ihre Produktion zusätzlich vor unbeabsichtigtem Öffnen – infolge von Vibrationen oder Druckstößen – zu schützen, bieten wir in unseren Lösungen auch „Sicherheitsverriegelungen“ an. Diese fungieren als mechanische Sicherung und zusätzliche Sicherheitsstufe, die für einen reibungslosen Betrieb sorgt und sowohl Ihre Mitarbeiter als auch das Endprodukt schützt.

Sie sollten sich für Camlock entscheiden, wenn:

• Sie häufige, manuelle Chargenwechsel durchführen, die eine eindeutige Bestätigung der korrekten Verriegelung erfordern.
• Der Platz um Ihre Anlagen herum ist begrenzt und Sie benötigen eine Komponente mit kompaktem Profil.
• Sie mit aggressiven Medien oder CIP-Rücklauf in Versorgungsanlagen arbeiten.
• Eine große Auswahl an Adaptertypen ist erforderlich. Wir bieten alles von Kamlock-Kupplungsgehäusen bis hin zu Schlauchstutzen sowohl aus Edelstahl als auch aus Polypropylen an.

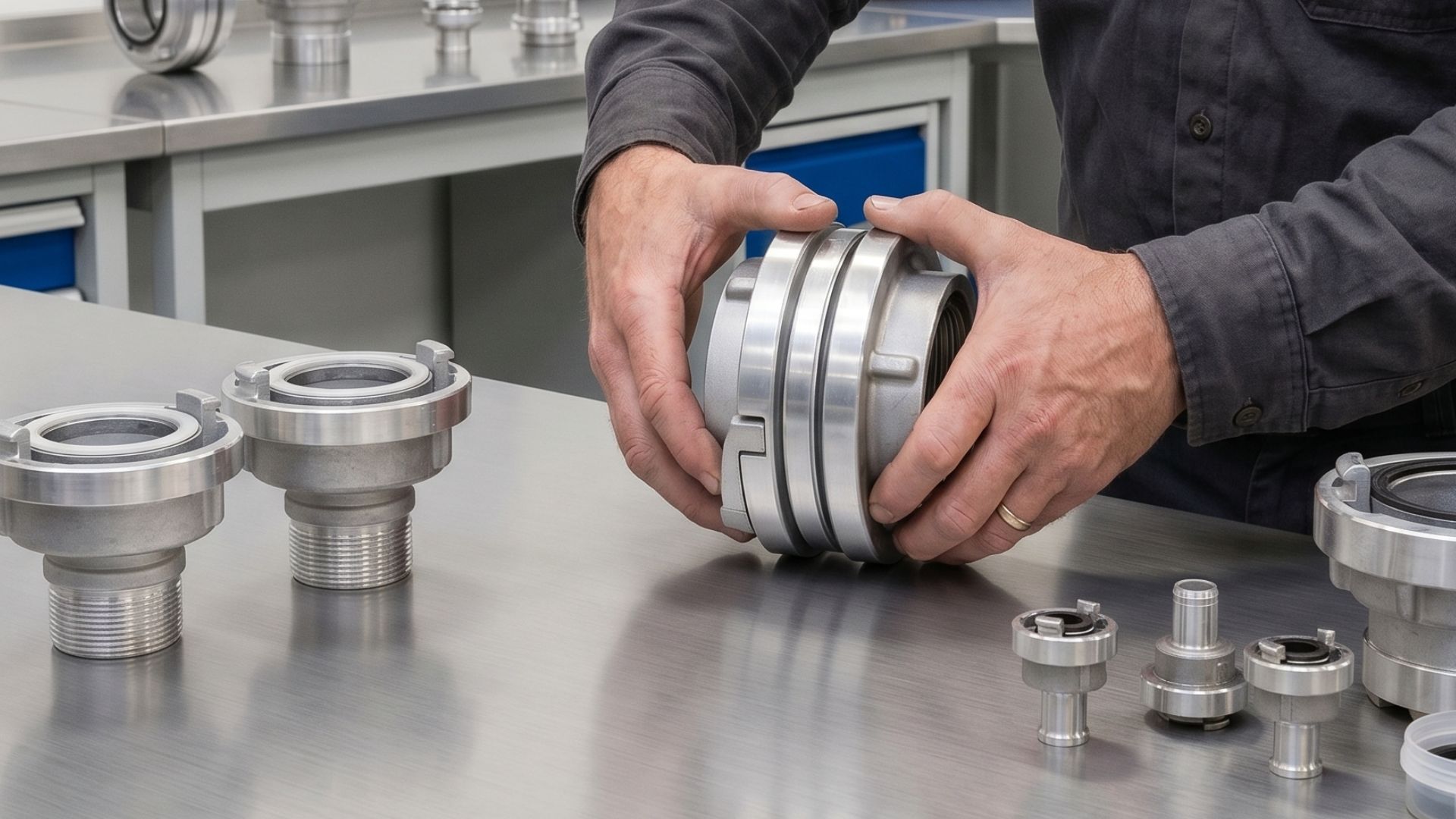

Während Kamlock auf dem Unterschied zwischen männlich und weiblich basiert, zeichnet sich die Storz-Kupplung dadurch aus, dass sie symmetrisch und geschlechtsneutral ist. Das bedeutet, dass beide Kupplungshälften identisch sind, sodass keine Verwechslungen bei den Schlauchenden auftreten. Sie müssen lediglich zwei Storz-Kupplungen aneinanderführen und sie um etwa 90°C gegeneinander drehen, bis sie im Bajonettverschluss einrasten.

Das „geschlechtsneutrale“ Design macht die Storz-Kupplung besonders geeignet für logistikintensive Umgebungen. Wenn ein Tankwagen eintrifft und flüssige Inhaltsstoffe oder Pulver in großen Mengen gehandhabt werden müssen, trägt die schnelle Verbindung dazu bei, Zeitverlust und das Fehlerrisiko zu reduzieren. Die symmetrische Verriegelung verteilt den Druck gleichmäßig auf die Klauen. Das macht die Kupplung widerstandsfähig gegenüber den Belastungen, denen sie in Ihren Empfangsbereichen und Außenanlagen ausgesetzt ist.

Die größte Stärke der Storz-Kupplung ist ihre Fähigkeit, große Medienmengen und hohe Temperaturen zu bewältigen, ohne unnötigen Widerstand zu erzeugen. Daher findet man sie häufig in CIP-Anlagen und beim Massenguttransport von Mehl, Getreide oder Flüssigkeiten in großen Mengen. Die Storz-Kupplung erfordert zudem weniger Wartung, da sie keine Arme aufweist, die brechen können.

Sie sollten sich für Storz entscheiden, wenn:

• Sie große Mengen an flüssigen Rohstoffen oder Trockenstoffen (Schüttgut) handhaben – oft in größeren Dimensionen.
• Sie Fehlanpassungen von Schlauchenden in Logistik- und Empfangsbereichen vermeiden möchten.
• Sie eine Kupplung benötigen, die bei vielen externen Transportunternehmen und Tankwagen Standard ist, z. B. feste und drehbare Kupplungen.
• Die Betriebsumgebung rau ist (im Freien, staubig, mechanisch beansprucht) und Ausrüstung mit extremer physischer Belastbarkeit erfordert.

Kamlock- und Storz-Kupplungen erfüllen im Grunde die gleiche Aufgabe, jedoch auf unterschiedliche Weise. Um Ihnen die Auswahl zu erleichtern, haben wir die wichtigsten Unterschiede in einer Tabelle zusammengefasst, damit Sie die Kupplungen leicht vergleichen können.

Selbst die beste Kupplung versagt, wenn sie nach dem Bauchgefühl ausgewählt oder nicht ordnungsgemäß gewartet wird. Basierend auf unserer 40-jährigen Erfahrung in der Prozessindustrie haben wir drei wiederkehrende Fehler festgestellt, die in der Produktion teuer werden können:

1. Fehler beim Kieferabstand: Die größte Falle bei Storz-Kupplungen ist der Backenabstand. Es ist ein weit verbreitetes Missverständnis, dass alle Storz-Kupplungen kompatibel sind. Versucht man, zwei unterschiedliche Größen zusammenzufügen, entstehen entweder kritische Undichtigkeiten oder eine Kupplung, die so fest sitzt, dass sie aufgeschnitten werden muss.
2. Übersehener Verschleiß an Armen und Stiften: Eine Kamlock-Kupplung ist nur sicher, solange die Arme den richtigen Druck ausüben. Wir beobachten oft, dass Arme im Laufe der Zeit aufgrund abgenutzter Stifte nachlassen. Wenn der Arm zu leicht einrastet, ist die Verbindung nicht dicht genug, was zu Mikroleckagen und hygienischen Risiken führen kann.
3. Dichtungsfehler bei Temperaturschock: Eine Kupplung, die sich in Raumtemperatur befindet, kann bei einer CIP-Reinigung bei 85°C versagen. Das Dichtungsmaterial (z. B. EPDM, FPM oder PTFE) muss sowohl unter Berücksichtigung Ihres Mediums als auch Ihrer Reinigungsverfahren ausgewählt werden, um chemischen Abbau und Elastizitätsverlust zu vermeiden.

Die Wahl zwischen Kamlock- und Storz-Kupplungen hängt letztendlich davon ab, Ihren Prozess zu verstehen. Benötigen Sie die asymmetrische Präzision und die vielfältigen Konfigurationsmöglichkeiten bei häufigen Wechseln? Oder ist die symmetrische Einfachheit bei hohen Durchflussmengen am wichtigsten?

Wir verfügen über umfassende Kenntnisse beider Lösungen und führen eine große Auswahl an Abmessungen und Materialien auf Lager. Unser technisches Team steht bereit, Sie zu beraten, falls Zweifel aufkommen sollten. Kontaktieren Sie uns unter anfrage@alfotech-deutschland.de oder +45 7020 0422, um Ihren Prozess zu besprechen.

Kamlock ist ein asymmetrisches Stecker-Buchsen-System mit Verriegelungsarmen zur manuellen Steuerung in internen Prozessen. Storz ist symmetrisch (geschlechtsneutral), was das Risiko einer falschen Verbindung der Schlauchenden beseitigt und die Logistik beispielsweise beim Befüllen von Tankwagen optimiert.

Der symmetrische Aufbau verhindert Zeitverlust, da der Bediener nie Gefahr läuft, zwei Schlauchenden in der Hand zu halten, die nicht miteinander verbunden werden können. Das macht die Logistik fehlerfrei und blitzschnell, was ein entscheidender Vorteil bei der Warenannahme und in geschäftigen Logistikbereichen ist.

Kamlock-Kupplungen werden durch Umlegen der Verriegelungsarme in Richtung der Kupplung betätigt, was in erster Linie freien Platz um die Arme herum in vertikaler/radialer Richtung erfordert. Storz-Kupplungen müssen hingegen um etwa 90 Grad gedreht werden, um zu verriegeln, und diese Drehbewegung kann in dicht gepackten Maschineninstallationen oder engen Rohrleitungen schwierig sein.

Ja, sofern die Dichtung auf die jeweilige Anwendung abgestimmt ist. Bei Temperaturen um 85°C versagen Standarddichtungen häufig, weshalb hochbeständige Materialien wie EPDM, FPM oder PTFE erforderlich sind, um sowohl der Hitzeeinwirkung als auch aggressiven Reinigungschemikalien standzuhalten.
