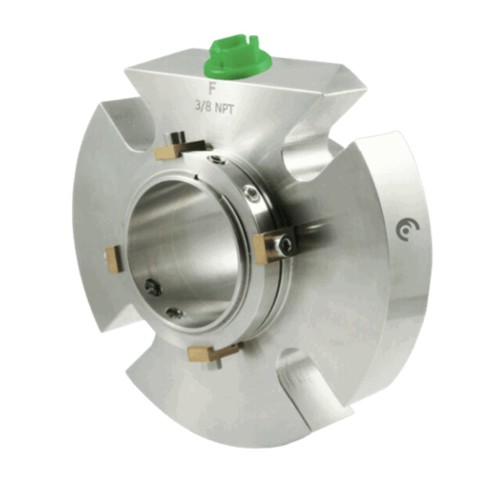

Patronendichtung LSC40-F

Anwendung:

Einzelpatrone zum Abdichten und Verhindern von Flüssigkeits- oder Gaslecks.

Bitte beachten Sie, dass das Produkt in weiteren als den aufgeführten Abmessungen und Materialien geliefert werden kann. Bitte kontaktieren Sie uns für weitere Informationen.

Konstruktion:

Multispring
Ausbalanciert
Mit 4 Befestigungslöchern
Unabhängig von der Drehrichtung
Mit Spülanschlüssen zum Spülen, Reinigen und Kühlen zwischen den Reibflächen der Dichtung

Datenblatt herunterladen

Technische Spezifikationen

Qualität:

Flansch aus rostfreiem Stahl AISI 316
Buchse aus Hastelloy

Betriebsgrenzen:

d₁= diameter, p = pressure, v = velocity, t = temperature

d₁ = 25 ÷ 100 mm
p = 25 kg/cm²
v = 16 m/s
t = -15 ÷ +200°C

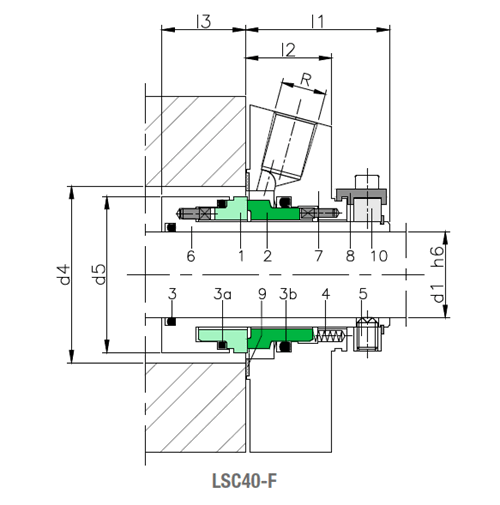

Komponenten:

Rotierender Teil
Feststehender Teil
O-Ringe
Federn
Stellschrauben
Buchse
Flansch
Einstellklammern
Flachdichtung
Fixierring

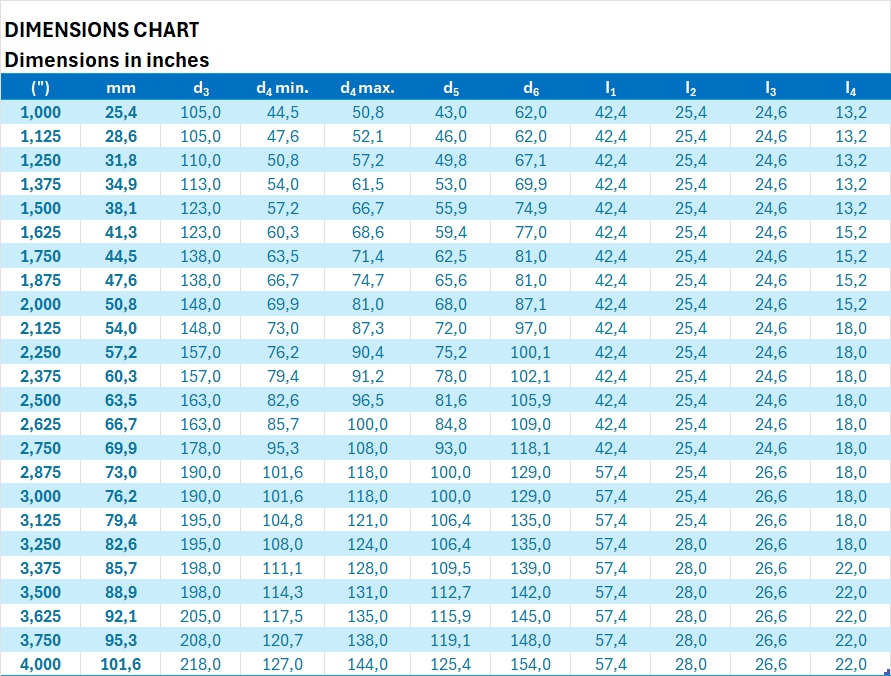

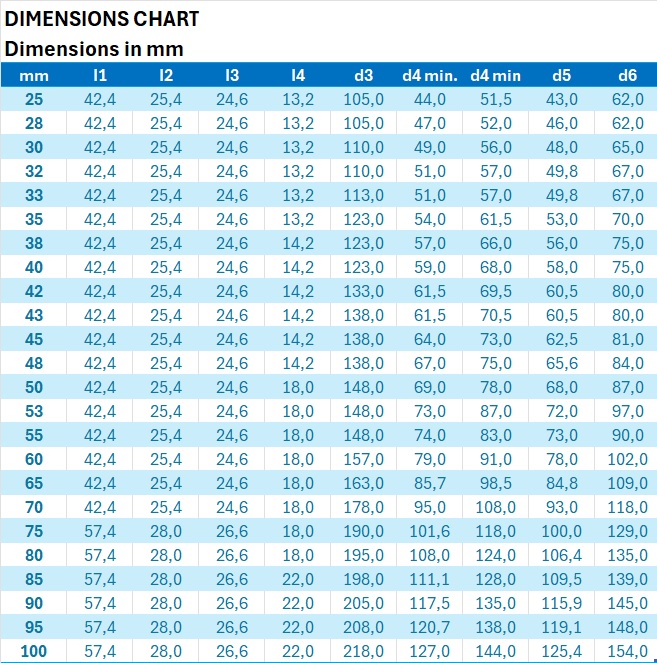

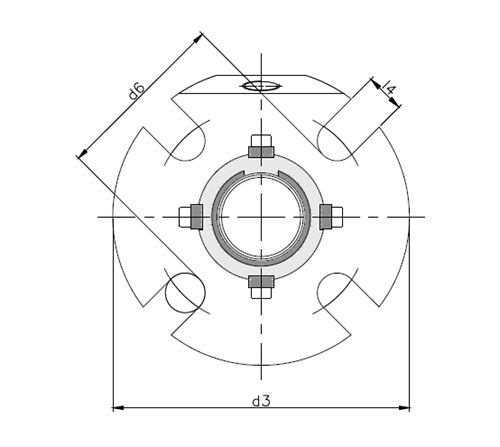

Warennummer	Länge L1 mm.	Länge L3 mm.	Radius Zoll	Schaftdm. mm.	Dm. mm. D3	Dm. mm. D4	Dm. mm. D5	Dm. mm. D6	Bolzenteile dm. mm. LK	Stationärer Teil Material	Rotierendes Teil Material	Gummi Qualität	Basiseinheit
03454010305V	42,4	24,6	1/4" NPT	30,0	110,0	49,0 - 56,0	48,0	65,0	13,2	Sic	Kul	Viton	Stck.
03454010307V	42,4	24,6	1/4" NPT	30,0	110	49,0 - 56,0	48,0	65,0	13,2	Sic	Sic	Viton	Stck.
03454010605V	42,4	24,6	3/8" NPT	60,0	157,0	79,0 - 91,0	78,0	102,0	18,0	Sic	Kul	Viton	Stck.
03454010607V	42,4	24,6	3/8" NTP	60,0	157,0	79,0 - 91,0	78,0	102,0	18,0	Sic	Sic	Viton	Stck.
03454010705V	42,4	24,6	3/8" NPT	70,0	178,0	95,0 - 108,0	93,0	118,0	18,0	Sic	Kul	Viton	Stck.
03454010707V	42,4	24,6	3/8" NPT	70,0	178,0	95,0 - 108,0	93,0	118,0	18,0	Sic	Sic	Viton	Stck.
