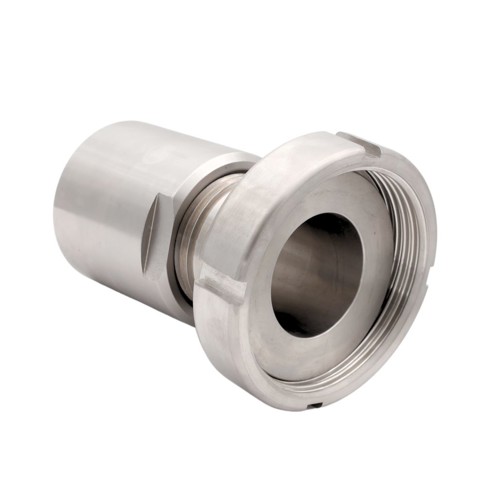

AFT austauschbarer Schlauchkupplung, DS Nutmutter

Einsatzbereich:

Auswechselbarer Fitting mit DS-Anschluss für Produktionsschläuche zum Anschluss an Anlagen, bei denen ein sehr hoher Hygienestandard gefordert ist. Der Fitting kann gewartet werden, wenn die Schläuche defekt werden und ersetzt werden müssen.

Konstruktion:

Der Fitting besteht aus einem Anschlussstück und einer Muffe, die unter großem Druck zusammengepresst werden und so einen festen und sehr glatten Übergang zwischen Schlauch und Fitting schaffen.

  • Lieferung mit einer Steckverbindung nach DS Standard
  • Verbindungen zwischen 25,0 mm und bis zu 76,0 mm

Qualität:

Der Stutzen besteht aus Edelstahl AISI 316 mit einer Oberflächenrauheit von R 0,8 µ und ist mit einer Chargennummer versehen. Die Muffe ist aus Edelstahl AISI 304 gefertigt.

Artikelnummer Nominal Dim.
mm.
Länge L
mm.
Verbindung DS
Nuss
Ø ID Schlauch
mm.
Ø OD Schlauch
mm.
Basiseinheit Anzahl
0461253401 25,0 86,8 25,0 25,0 34,0 Stck.
0461253601 25,0 86,8 25,0 25,0 36,0 Stck.
0461253605 25,0 0 38,0 25,0 36,0 Stck.
0461253901 25,0 0 25,0 25,0 39,0 Stck.
0461253905 25,0 0 38,0 25,0 39,0 Stck.
0461384901 38,0 89,8 38,0 38,0 49,0 Stck.
0461384905 38,0 0 51,0 38,0 49,0 Stck.
0461384907 38,0 0 63,5 38,0 49,0 Stck.
0461385101 38,0 89,8 38,0 38,0 51,0 Stck.
0461385105 38,0 0 51,0 38,0 51,0 Stck.
0461385401 38,0 89,8 38,0 38,0 54,0 Stck.
0461385601 38,0 89,8 38,0 38,0 56,0 Stck.
0461405001 40,0 89,8 38,0 40,0 50,0 Stck.
0461516201 51,0 0 51,0 51,0 62,0 Stck.
0461516206 51,0 0 63,5 51,0 62,0 Stck.
0461516207 51,0 0 76,0 51,0 62,0 Stck.
0461516401 51,0 0 51,0 51,0 64,0 Stck.
0461516601 51,0 0 51,0 51,0 66,0 Stck.
0461516801 51,0 0 51,0 51,0 68,0 Stck.
0461516807 51,0 0 76,0 51,0 68,0 Stck.
0461517101 51,0 0 51,0 51,0 71,0 Stck.
0461647501 63,5 0 63,5 63,5 75,0 Stck.
0461647505 63,5 0 76,0 63,5 75,0 Stck.
0461647801 63,5 0 63,5 63,5 78,0 Stck.
0461647805 63,5 0 76,0 63,5 78,0 Stck.
0461648301 63,5 0 63,5 63,5 83,0 Stck.
0461648701 63,5 0 63,5 63,5 87,0 Stck.
0461648901 63,5 0 63,5 63,5 89,0 Stck.
0461758901 75,0 0 76,0 76,0 87,0 Stck.
0461768801 76,1 0 76,0 76,0 88,0 Stck.
0461769001 76,1 0 76,0 76,0 90,0 Stck.
0461769201 76,1 0 76,0 76,0 92,0 Stck.
Falsche Produktdaten, Abweichungen bei Bildern/Videos sowie Preis- und Wechselkursänderungen vorbehalten.
