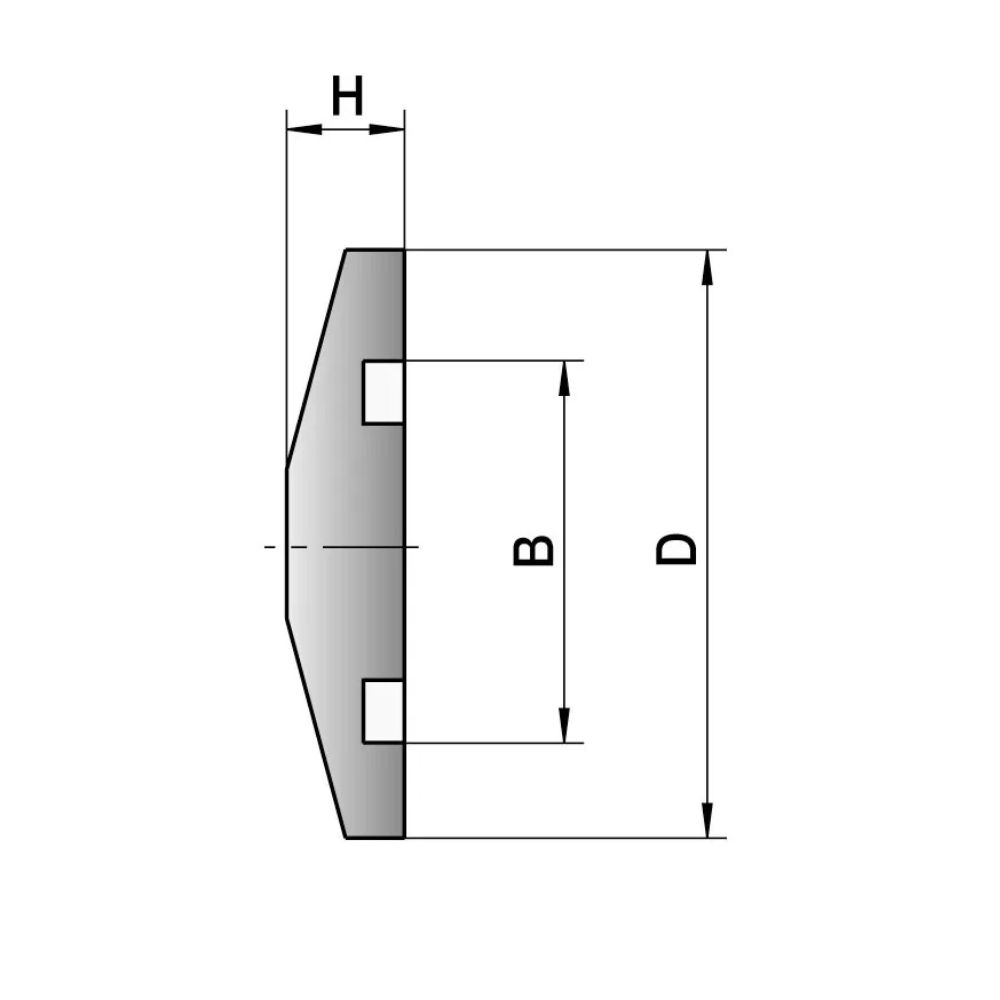

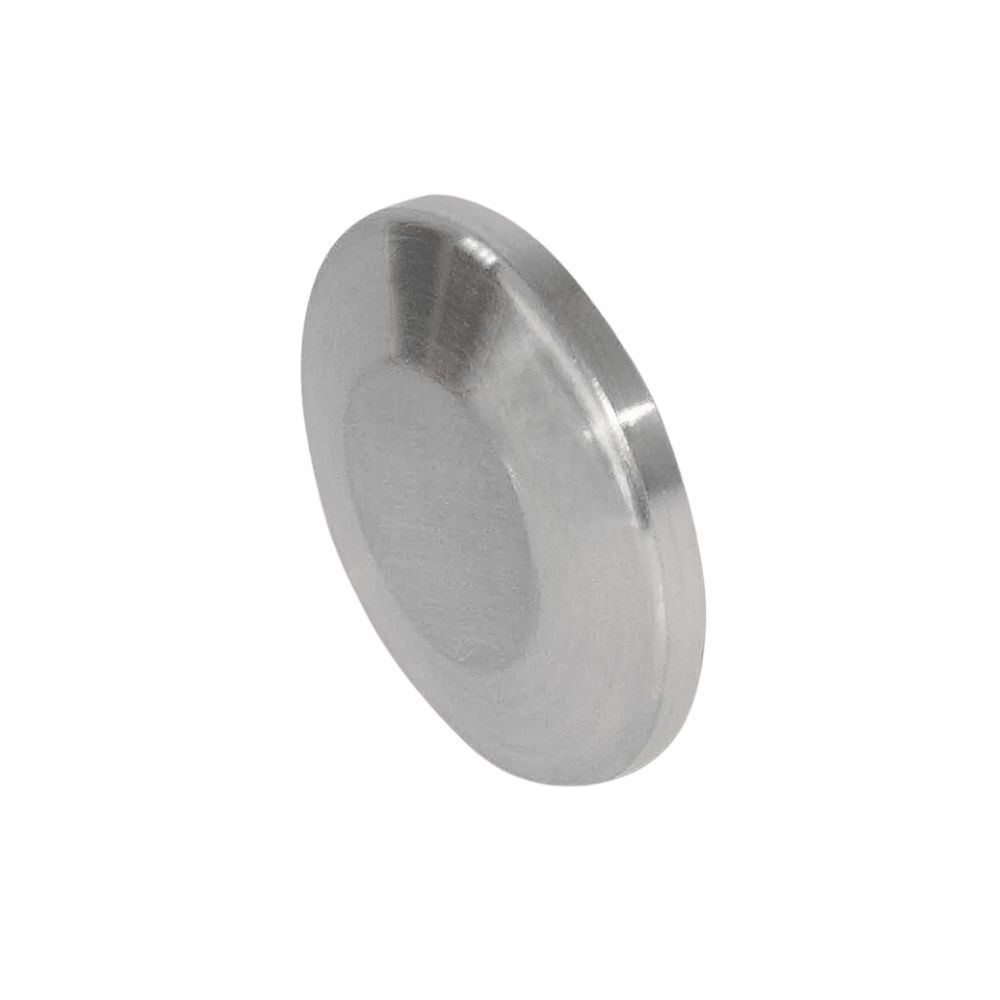

Vakuum-Blindflansch, KF

Einsatzbereich:

Blindflansch nach KF-Standard (Klein Flange), der als stabile Blindabdeckung für Vakuumsysteme dient. Er wird verwendet, um schnell einen dichten Verschluss von Anschlüssen und Abgängen an Rohren, Ventilen, Vakuumkammern und Pumpern herzustellen. Da die Verbindung völlig ohne Werkzeuge montiert und demontiert werden kann, ist sie ideal, wenn bei Wartungsarbeiten oder Änderungen an der Konstruktion ein leichter Zugang erforderlich ist.

Konstruktion:

Der Blindflansch wird mithilfe eines Zentrierrings mit integrierter Dichtung montiert, der mit einer äußeren KF-Klemme an einem Gegenflansch befestigt wird. Die Konstruktion gewährleistet eine schnelle und zuverlässige Abdichtung, die sowohl für Niedrig-, Mittel- als auch Hochvakuum geeignet ist.

• Entspricht den Normen DIN 28403 und ISO 2861.
• Anschlüsse sind von DN10 bis DN50 erhältlich.
• Der Vakuumdruck hängt vom gewählten Dichtung-Material ab.

Qualität:

Hergestellt aus Edelstahl AISI 316L. Das Material und die Konstruktion garantieren die Kompatibilität mit anderen standardisierten KF-Komponenten gemäß den geltenden DIN/ISO-Normen.
