Optimieren Sie Ihr Vakuumsystem mit Vakuum-Fittings aus Edelstahl

Wenn Sie mit Vakuumsystemen im industriellen Maßstab arbeiten, ist die Fähigkeit, einen konstanten Unterdruck aufrechtzuerhalten, für Ihre Prozessstabilität und Produktqualität von entscheidender Bedeutung. Unabhängig davon, ob Sie in der Lebensmittelproduktion, in chemischen Prozessen oder in der Pharmaindustrie tätig sind, sind die Verbindungen im System der kritischste Punkt. Durch die Auswahl der richtigen Vakuum-fittings aus Edelstahl stellen Sie einen dichten und hygienischen Übergang sicher. Dies minimiert das Risiko von Leckagen, reduziert den Energieverbrauch und erfüllt die strengsten Anforderungen der Branche.

Vakuum-Fittings sind die Komponenten, die Pumpe, Rohre und Behälter in einem geschlossenen System verbinden. Im Gegensatz zu Drucksystemen, bei denen ein kleines Leck Luft nach außen drückt, saugt ein Leck in einem Vakuumsystem Verunreinigungen von außen an. Daher ist die Dichtheit ein wichtiger Sicherheitsfaktor, da eine undichte Stelle zu einer Kontamination von Lebensmitteln oder zu unbeabsichtigten chemischen Reaktionen führen kann.

In der Lebensmittel- als auch in der Pharmaindustrie sind Vakuum-Fittings ein wichtiger Bestandteil der Gesamtanlage. Dichtheit und Reinheit haben dort einen direkten Einfluss auf die Produktqualität.

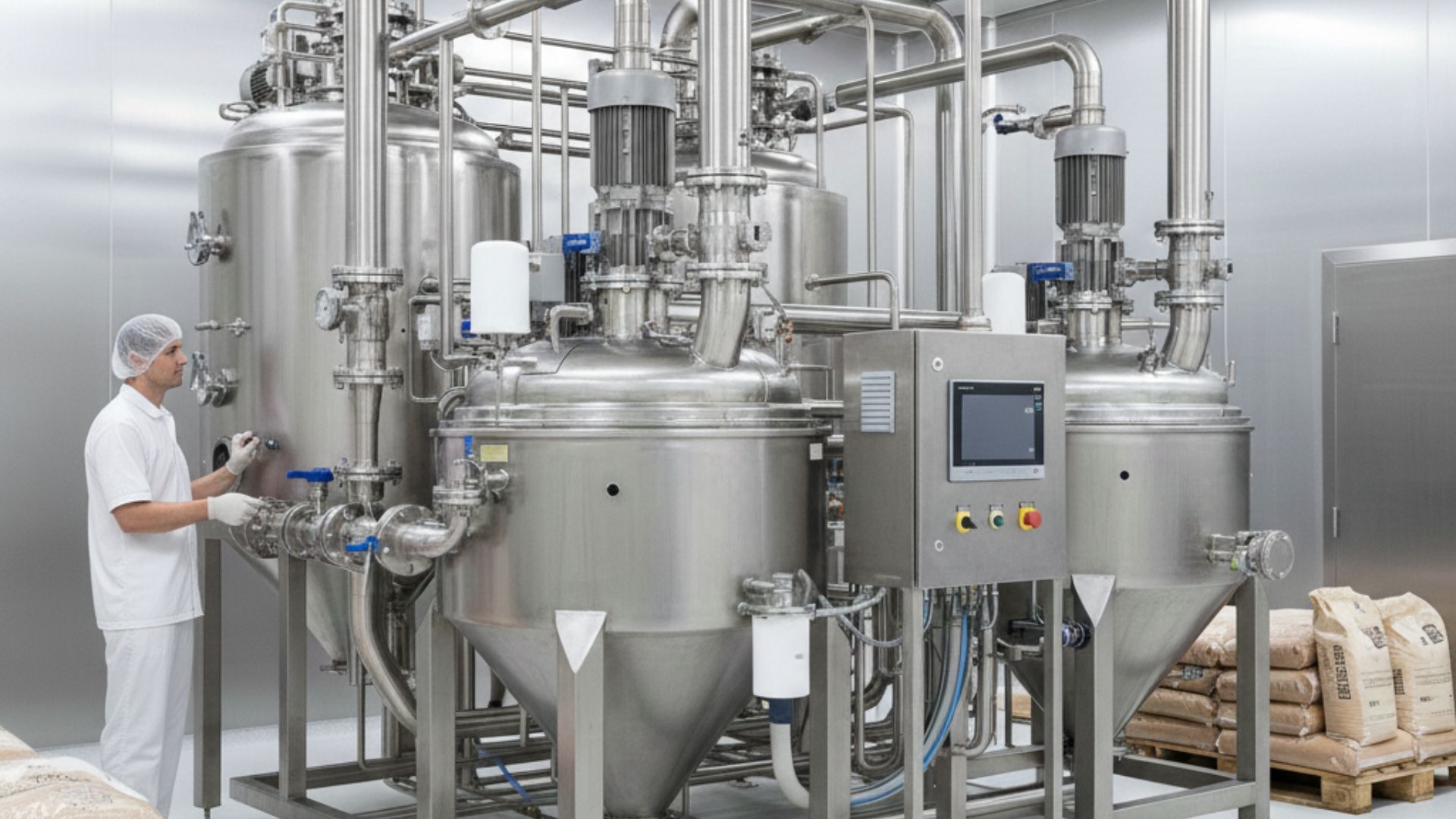

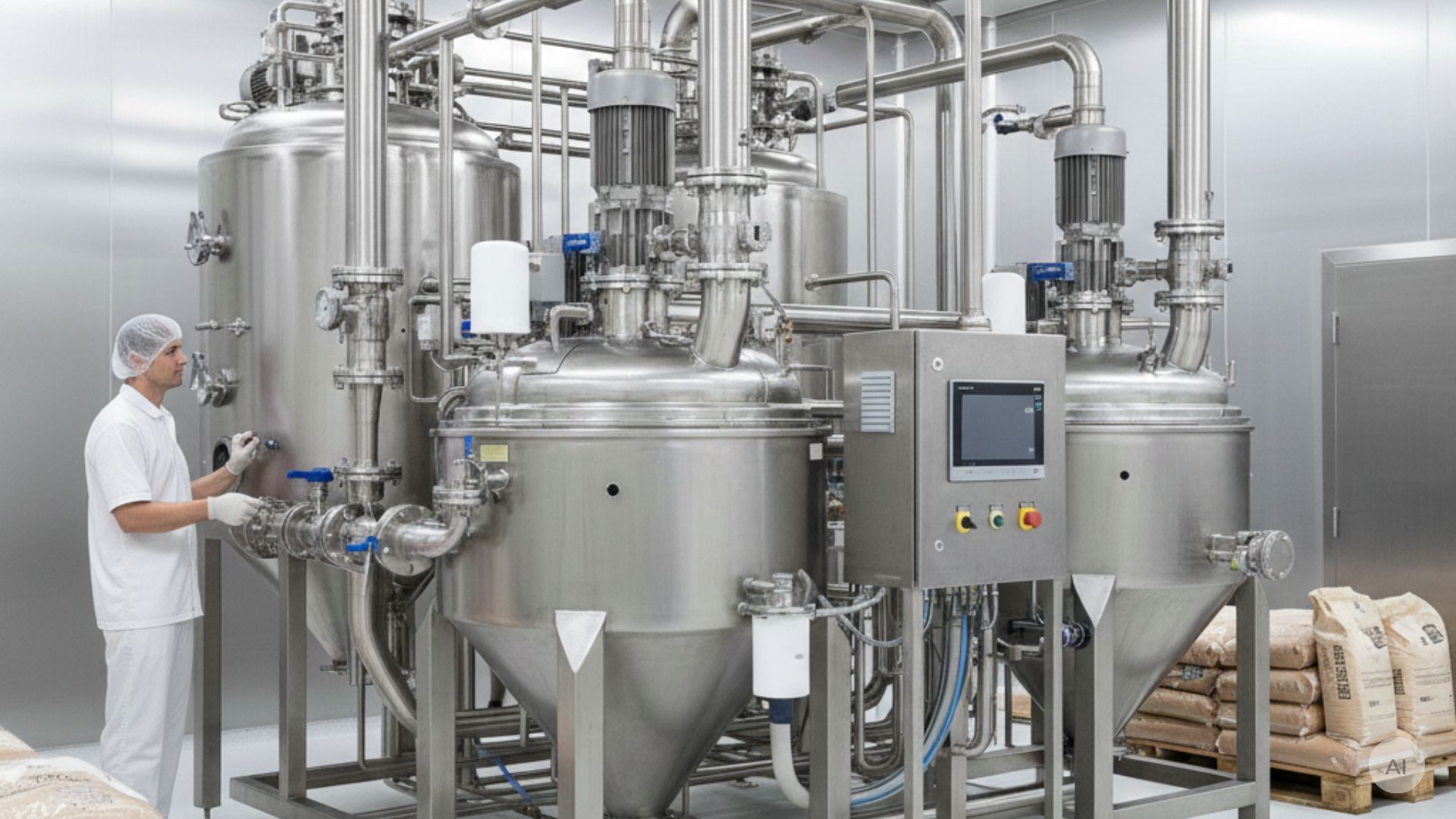

Typische Einsatzbereiche in der Prozessindustrie:

• Verdampfungsanlage: Werden zur schonenden Konzentration von u. a. Milch und Saft verwendet.
• Entgasung: Entfernung von Sauerstoff aus Flüssigkeiten zur Verbesserung der Haltbarkeit.
• Vakuumtransport: Effizienter und geschlossener Transport von Pulvern wie Mehl, Zucker und Zusatzstoffen.

Es ist anzumerken, dass auch andere Komponenten wie beispielsweise Ventile eine wichtige Rolle in Vakuumsystemen spielen, da sie sich gut zur Regulierung des Durchflusses von Flüssigkeiten und Pulvern unter Vakuum eignen und gleichzeitig leicht zu warten sind.

Möchten Sie Ihr Vakuumsystem mit einer schnellen und flexiblen Lösung optimieren? Unser komplettes Programm an Vakuum-fittings nach dem KF-Standard (Klein Flange) ist so konzipiert, dass Sie Ihre Prozessleitungen ganz ohne Werkzeuge zusammenbauen, umgestalten und wieder trennen können. Dies bietet Ihnen einen großen Vorteil bei häufigen Reinigungen oder laufenden Änderungen in der Produktion.

Um Ihnen volle Kompatibilität mit Ihrer bestehenden Anlage zu garantieren, wurden alle Komponenten nach den internationalen Standards DIN 28403 und ISO 2861 entwickelt. Sie sind aus Edelstahl AISI 316L gefertigt und gewährleisten einen stabilen Betrieb bis hinunter zu einem Hochvakuum von 10-7 mbar.

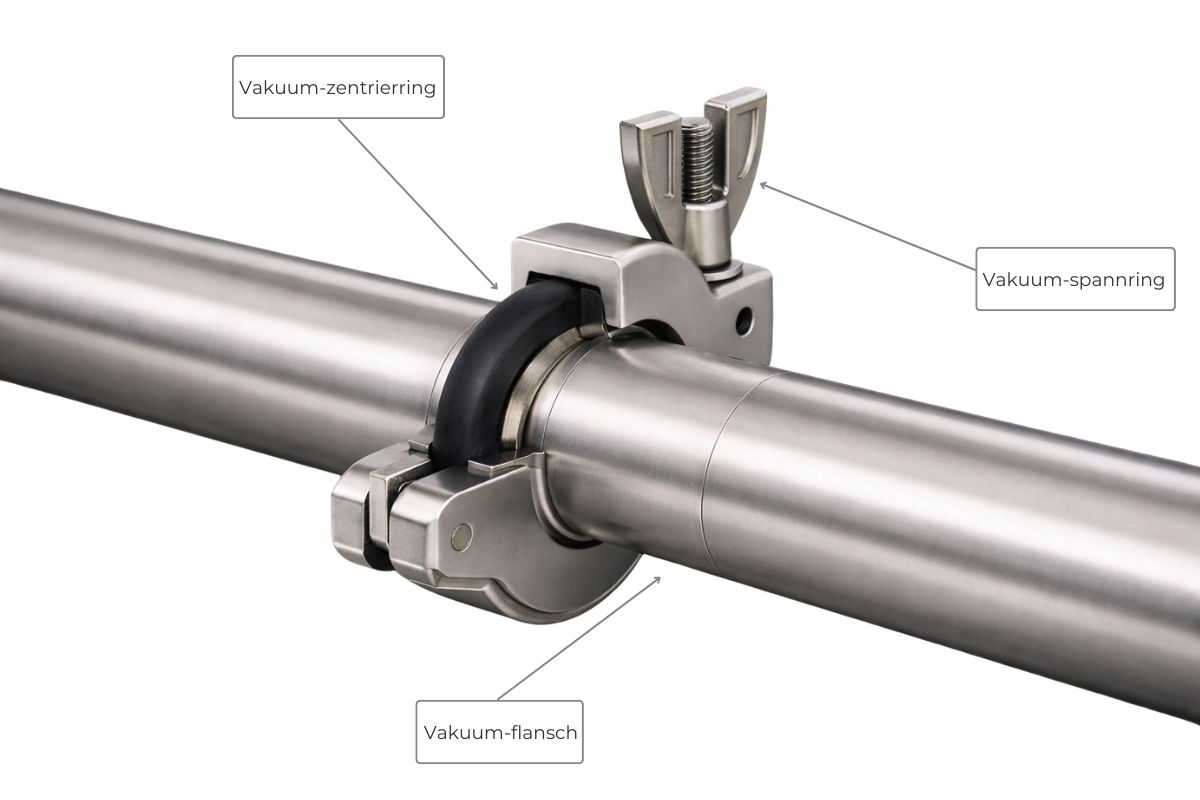

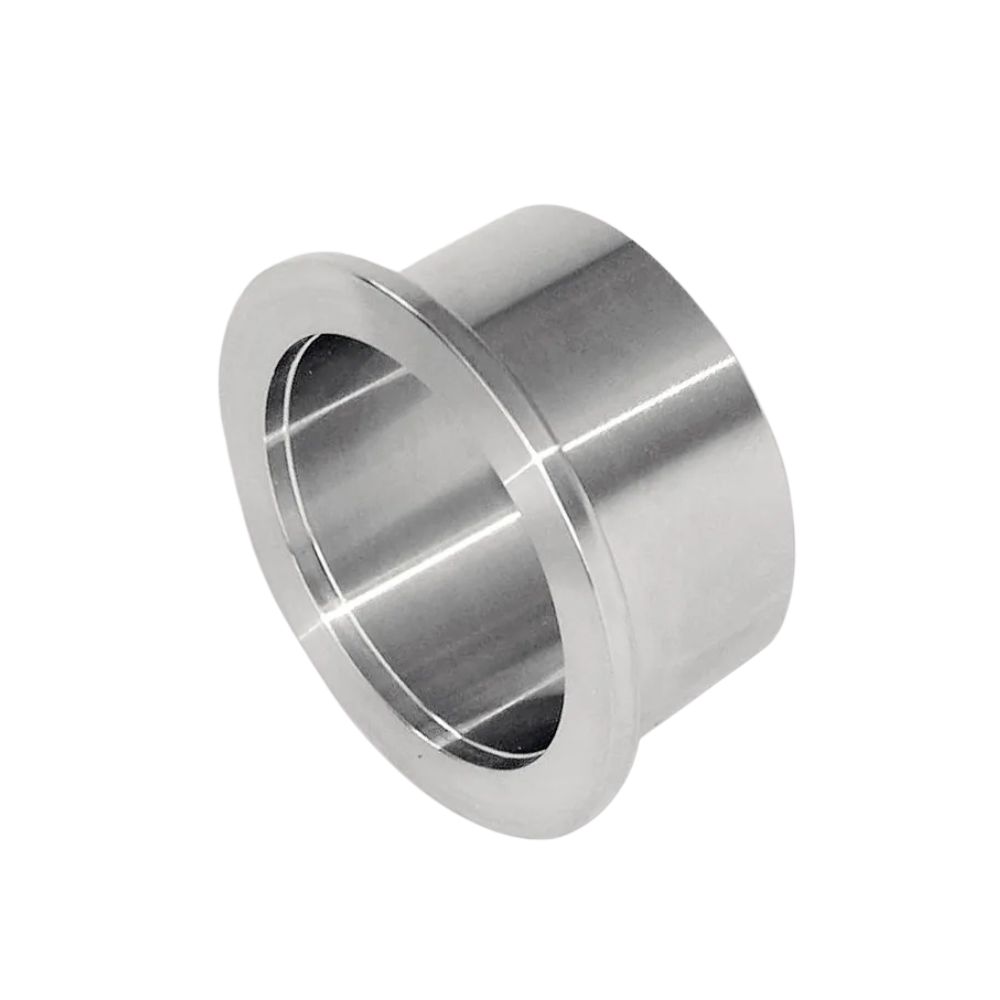

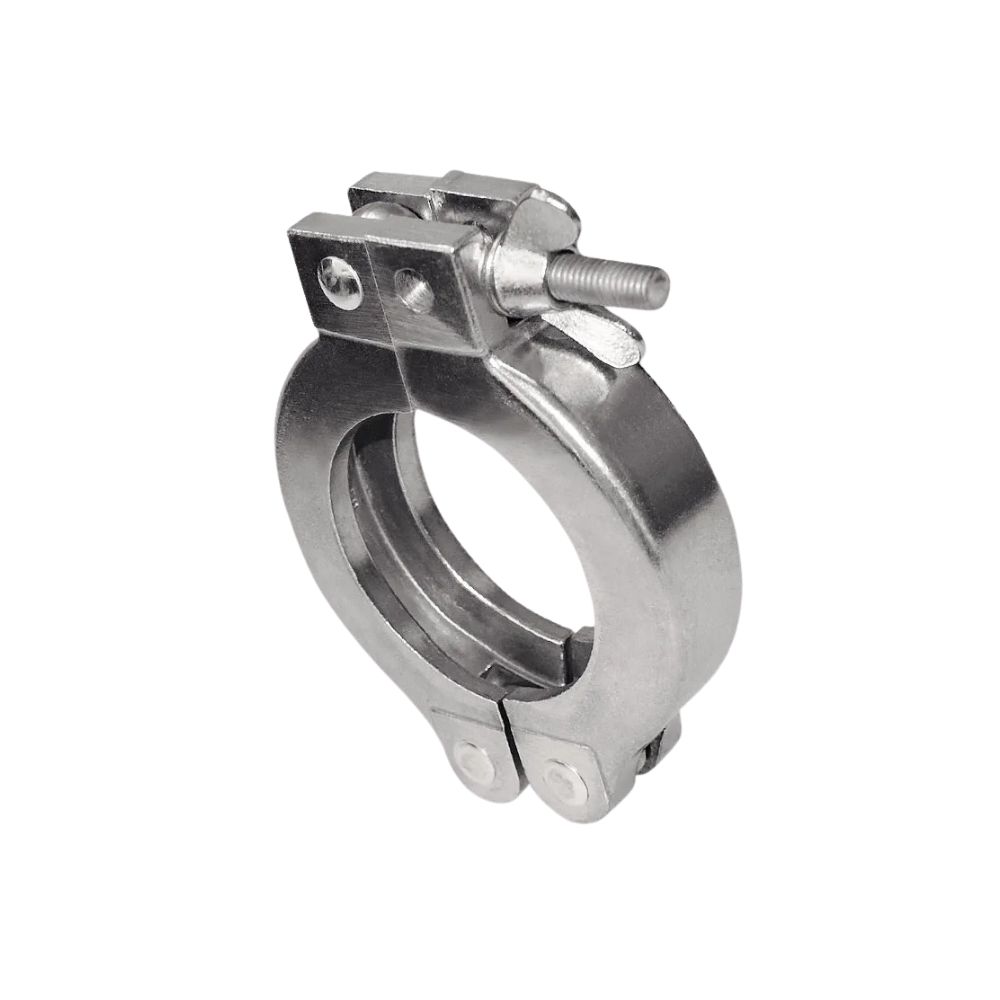

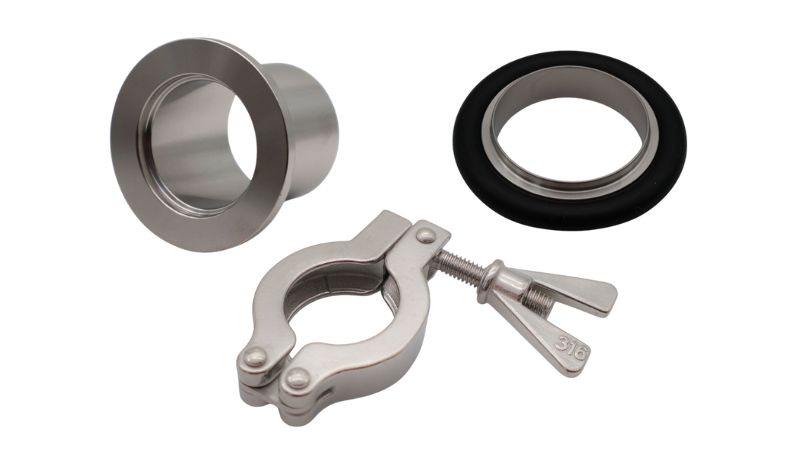

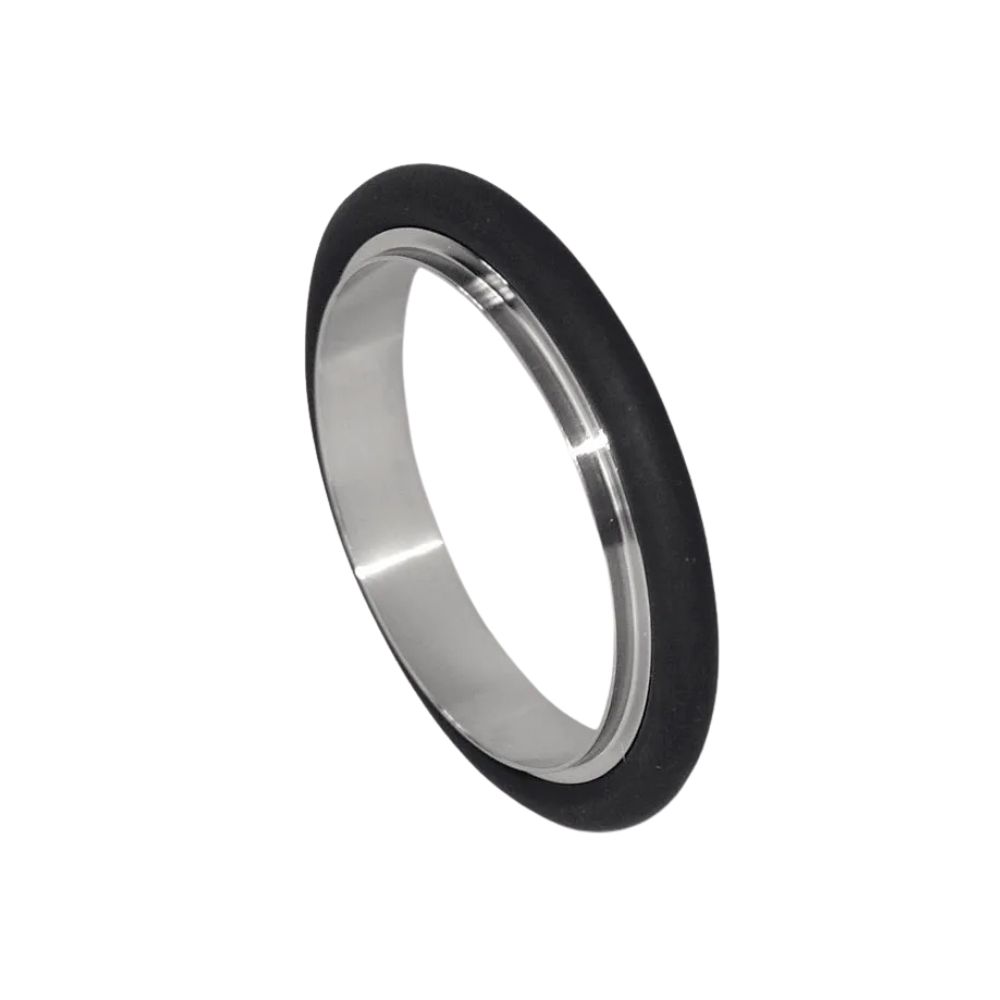

Unser Sortiment deckt verschiedene Anforderungen an Ihre Rohrleitungen ab. Die Grundlage bilden unsere Flansche, die dichte Verbindungen zwischen Rohren, Ventilen und Pumpern gewährleisten. Dabei fungiert unser Zentrierring mit Dichtung als Herzstück der eigentlichen Abdichtung. Damit vermeiden Sie Toträume und Kontaminationen in sanitären Anwendungen vollständig. Die gesamte Verbindung verriegeln Sie mechanisch mit dem robusten Spannring, bei dem Sie das System dank der praktischen Flügelmutter sicher mit reiner Handkraft verschließen können.

Wenn Sie die Rohrleitungen auf begrenztem Raum anpassen müssen, ist unser Bogen (90°) bereit, die kompakten Richtungsänderungen zu bewältigen, ohne den Durchfluss zu beeinträchtigen. Wenn Sie gleichzeitig unterschiedliche Nennweiten verbinden müssen, sorgt unser Flansch mit konzentrischer Reduzierung für einen gleichmäßigen, konischen Übergang direkt in ein und demselben Bauteil. Das spart sowohl Platz als auch zusätzliche Klemmen.

Die Erweiterung des Systems können Sie ebenso reibungslos bewältigen. Mit einem T-Stück erhalten Sie eine zuverlässige, rechtwinklige Abzweigung, z. B. für Manometer oder Sensoren, während unser T-Stück mit Reduzierung Platzmangel behebt, indem es den Durchmesserwechsel direkt in die Abzweigung integriert. Sollte ein Anschluss oder eine Rohrleitung ungenutzt bleiben, verschließen Sie diese einfach und luftdicht mit unserem robusten Blindflansch. Er fungiert als sichere Blindabdeckung in Ihrem Prozess.

Bei der Auswahl der optimalen Vakuum-Fittings ist es wichtig, das richtige Gleichgewicht zwischen technischen Daten und dem Einsatzbereich im täglichen Betrieb zu finden. Wichtig ist, Komponenten auszuwählen, die nicht nur physisch passen, sondern auch die Integrität des gesamten Systems unterstützen und die Hygieneanforderungen erfüllen. Prüfen Sie, ob Ihr System mit Grob-, Fein- oder Hochvakuum arbeitet, da dies die Anforderungen an die Präzision der Verbindungen bestimmt.

Wir wissen, dass keine zwei Prozessanlagen identisch sind. Daher bieten wir technische Beratung zur Optimierung Ihrer Vakuumleitung an. Wenn Sie eine spezifische Lösung oder eine Beratung zur Materialauswahl benötigen, können Sie sich jederzeit an unser Team wenden, um das bestmögliche Ergebnis zu erzielen.

Schreiben Sie uns eine E-Mail an anfrage@alfotech-deutschland.de oder rufen Sie uns direkt unter der Telefonnummer +45 7020 0422 an.

KF steht für „Kleinflansche” und bezeichnet den internationalen Standard für Schnellkupplungen in Vakuumsystemen. Da unsere Komponenten den Normen DIN 28403 und ISO 2861 entsprechen, sind sie vollständig mit Ihrer vorhandenen Ausrüstung kompatibel. Das bedeutet, dass Sie einzelne Teile leicht austauschen oder das System erweitern können, ohne sich um Passform oder Undichtigkeiten sorgen zu müssen.

In Prozessumgebungen mit häufiger Reinigung und chemischer Beanspruchung ist die Wahl von AISI 316L die Grundlage für eine lange Lebensdauer und hohe Betriebssicherheit. Die Stahlsorte gewährleistet Ihnen optimale Korrosionsbeständigkeit gegenüber aggressiven Medien. Gleichzeitig stellen Sie sicher, dass Ihre Komponenten den strengsten Hygieneanforderungen in der Lebensmittel- und Pharmaproduktion entsprechen.

Ja, unsere gesamte KF-Lösung ist für die manuelle Handhabung ausgelegt. Die Kombination aus Flanschen, Zentrierringen und Klammern mit Flügelmuttern ermöglicht es Ihren Technikern, die Vakuumpunkte schnell und sicher per Hand zusammenzubauen und zu trennen. Das ist ein deutlicher Vorteil in Produktionsbereichen, in denen die Geräte häufig zur Reinigung oder Wartung auseinandergebaut werden müssen.
