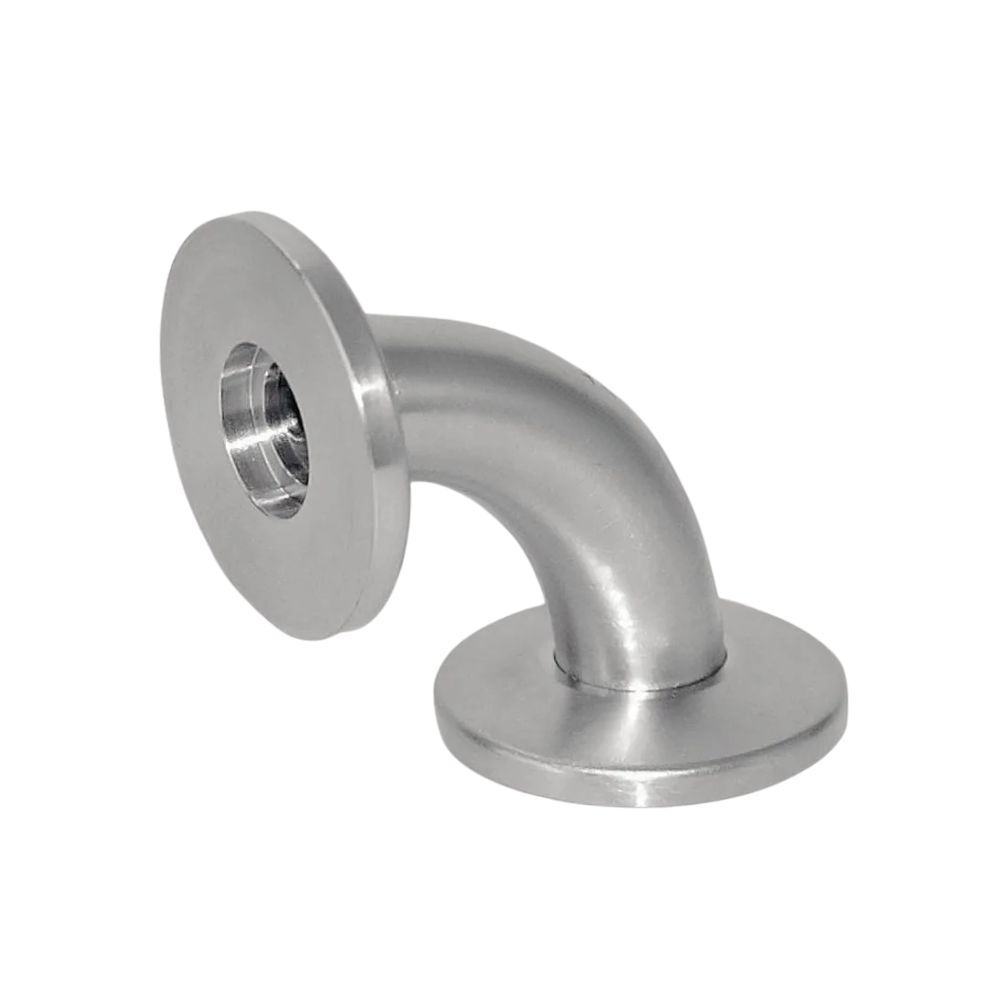

Vakuum-Bogen, 90°, KF

Einsatzbereich:

Vakuum-Bogen nach KF-Standard (Klein Flange), der verwendet wird, um die Richtung der Rohrleitung in einem Vakuumsystem um 90° zu ändern. Der Bogen ermöglicht eine kompakte und präzise Winkeländerung zwischen den übrigen Komponenten des Systems, wie Rohren, Ventilen, Vakuumkammern und Pumpern. Da die Verbindung völlig ohne Werkzeuge montiert und demontiert werden kann, eignet sie sich ideal für flexible Vakuumsysteme mit häufiger Wartung oder laufenden Änderungen in der Anordnung.

Konstruktion:

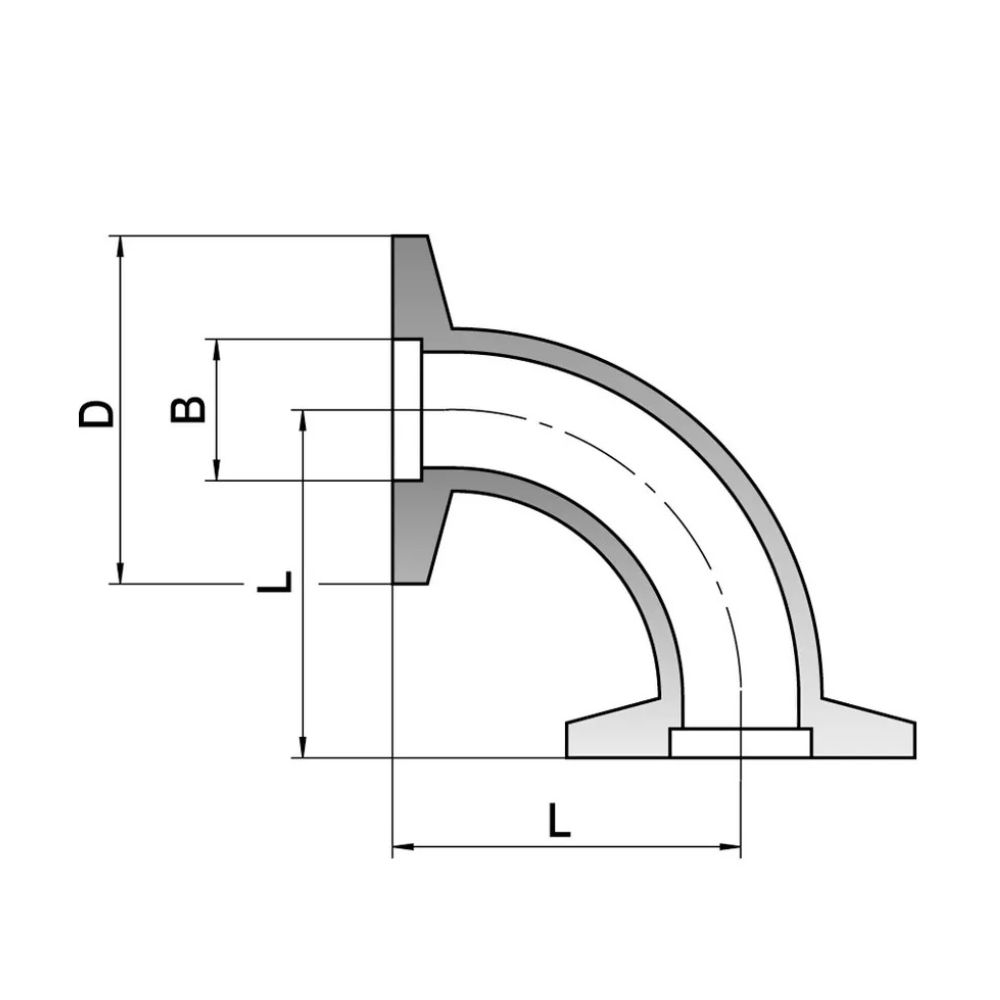

Der Bogen ist mit einem glatten Innenradius ausgeführt, um einen optimalen Durchfluss und minimalen Widerstand im Vakuumsystem zu gewährleisten. Sie wird an beiden Enden mithilfe von Standard-Zentrierringen mit integrierten Dichtungen montiert, die mit externen KF-Klemmen fixiert werden. Die Konstruktion gewährleistet eine schnelle und zuverlässige Abdichtung, die sowohl für Niedrig-, Mittel- als auch Hochvakuum geeignet ist.

• Entspricht den Standards DIN 28403 und ISO 2861.
• Anschlüsse sind von DN10 bis DN50 erhältlich.
• Der Vakuumdruck hängt vom gewählten O-Ring-Material ab.

Qualität:

Hergestellt aus Edelstahl AISI 316L. Das Material und die präzise Ausführung garantieren optimale Korrosionsbeständigkeit und volle Kompatibilität mit anderen standardisierten KF-Komponenten gemäß den geltenden DIN/ISO-Normen.
