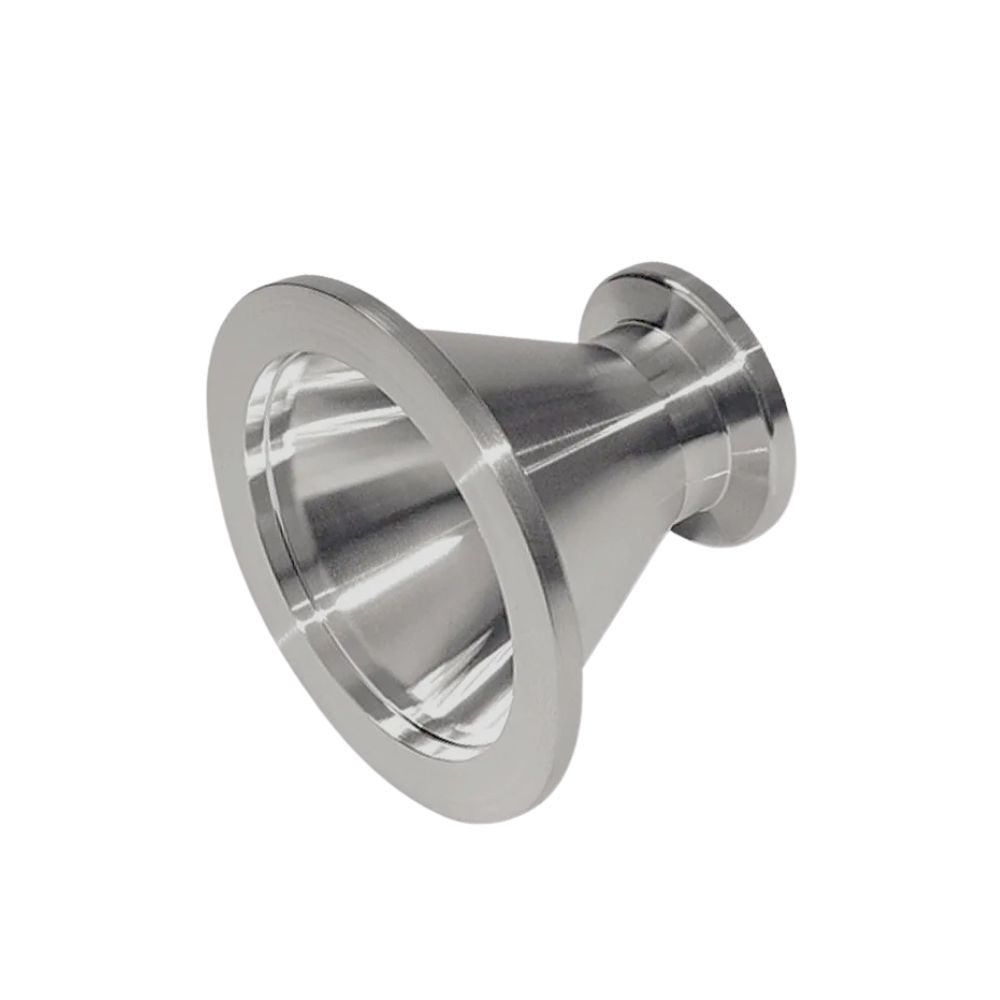

Vakuum-Flansch, konzentrische Reduzierung, KF

Einsatzbereich:

Vakuum-Flansch nach KF-Standard (Klein Flange) mit integrierter, konzentrischer Reduzierung, die es ermöglicht, zwei unterschiedliche Rohrdimensionen direkt in ein und demselben Bauteil zu verbinden. Der Flansch gewährleistet einen gleichmäßigen und zentrierten Übergang im Vakuumsystem zwischen Komponenten (wie Rohren, Ventilen und Pumpern) mit unterschiedlichen Anschlussgrößen. Da die Verbindung völlig ohne Werkzeuge montiert und demontiert werden kann, eignet sie sich ideal für flexible Vakuumsysteme mit häufiger Wartung oder laufenden Änderungen im Aufbau.

Konstruktion:

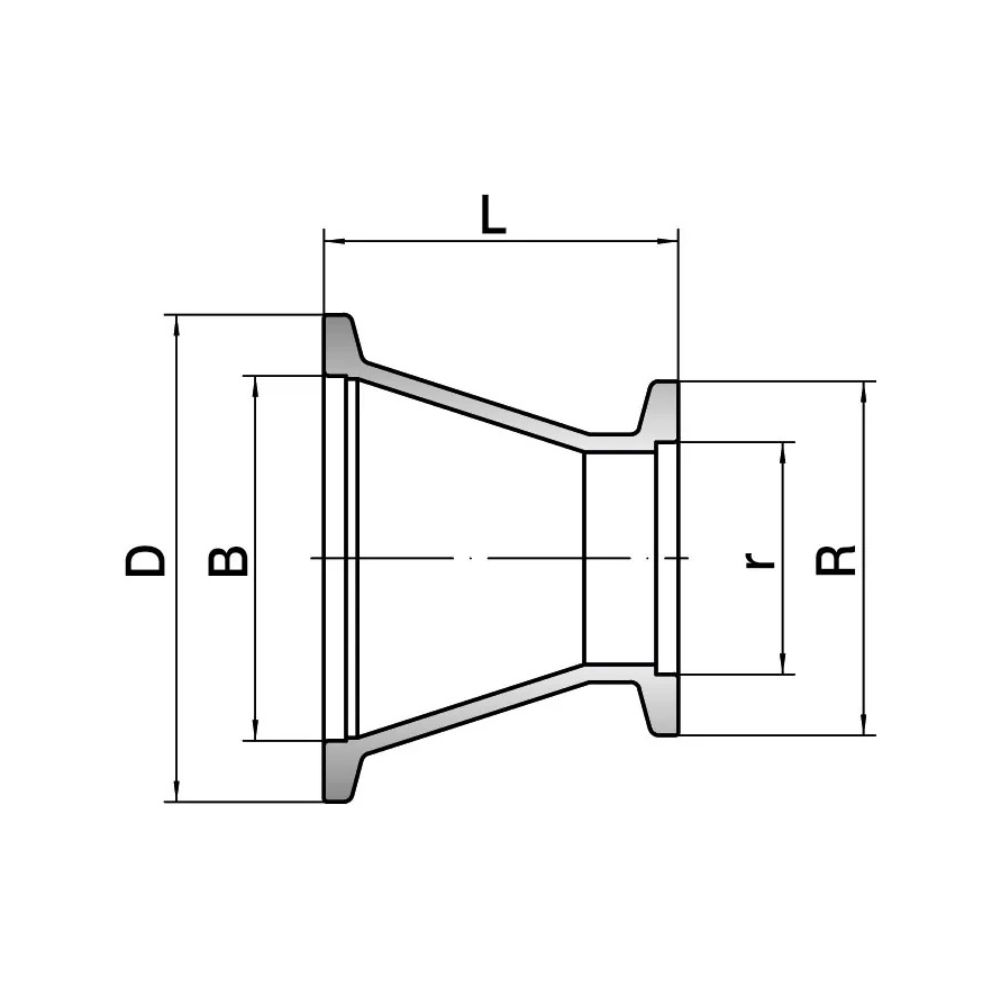

Der Vakuum-Flansch ist als einteilig gegossene, integrierte Reduzierung mit konischer Form ausgeführt, die den Strömungswiderstand und Turbulenzen im Übergang minimiert. Die Montage erfolgt an beiden Enden mittels Standard-Zentrierringen mit integrierten Dichtungen, die mit externen KF-Klemmen fixiert werden. Die Konstruktion gewährleistet eine schnelle und zuverlässige Abdichtung, die sowohl für Niedrig-, Mittel- als auch Hochvakuum geeignet ist.

• Entspricht den Standards DIN 28403 und ISO 2861.
• Anschlüsse sind in den Größen DN25/10 bis DN50/40 erhältlich.
• Der Vakuumdruck hängt vom gewählten O-Ring-Material ab.

Qualität:

Hergestellt aus Edelstahl AISI 316L. Das Material und die präzise Ausführung garantieren optimale Korrosionsbeständigkeit und volle Kompatibilität mit anderen standardisierten KF-Komponenten gemäß den geltenden DIN/ISO-Normen.

Vakuum/Unterdruck:

10^-7 mbar.
