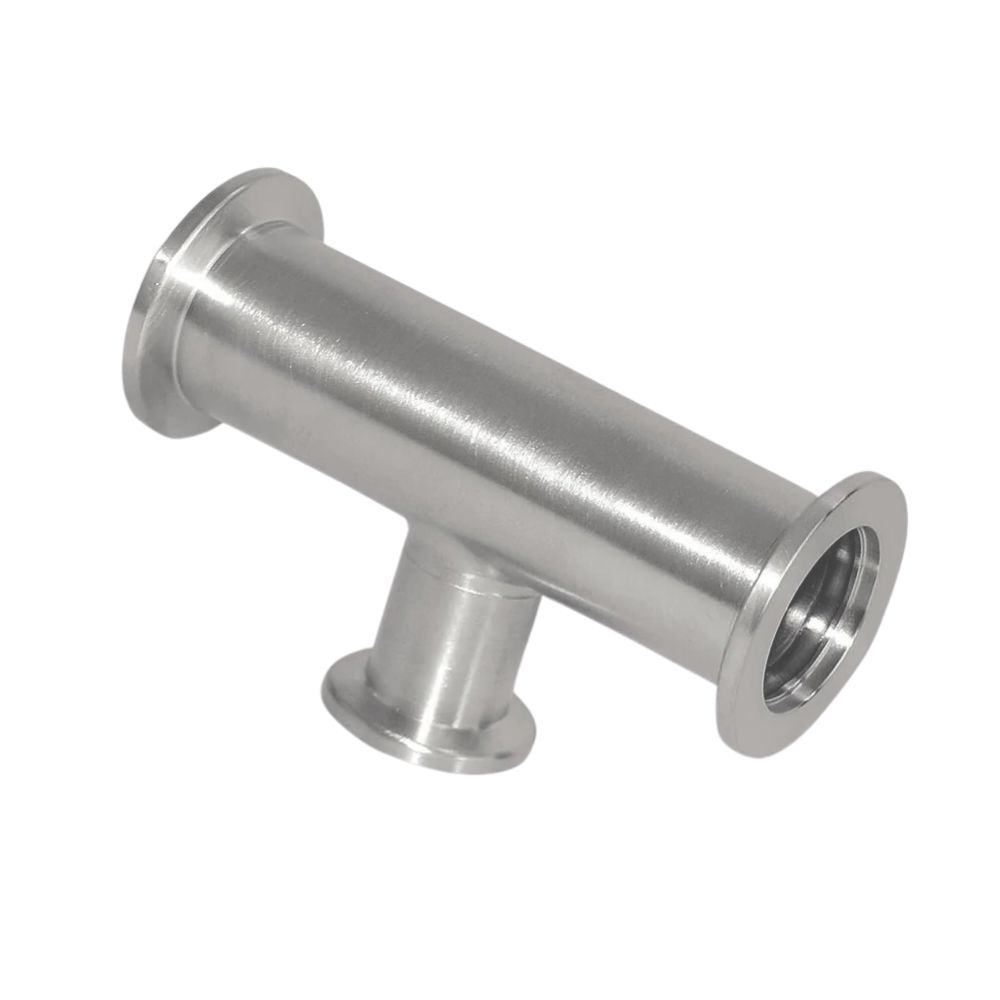

Vakuum T-Stück, Reduzierung, KF

Einsatzbereich:

Vakuum T-Stück nach KF-Standard (Klein Flange) mit Reduzierung, das es ermöglicht, zwei unterschiedliche Rohrdurchmesser direkt in ein und demselben Bauteil zu verbinden. Das T-Stück eignet sich ideal, um kleinere Komponenten oder Messgeräte (wie Manometer, Sensoren oder kleinere Absperrventile) direkt in eine größere Hauptleitung des Prozesses zu integrieren. Da die Verbindungen völlig ohne Werkzeuge montiert und demontiert werden können, gewährleistet die Komponente maximale Flexibilität in Systemen, die häufig gereinigt, gewartet oder umgebaut werden.

Konstruktion:

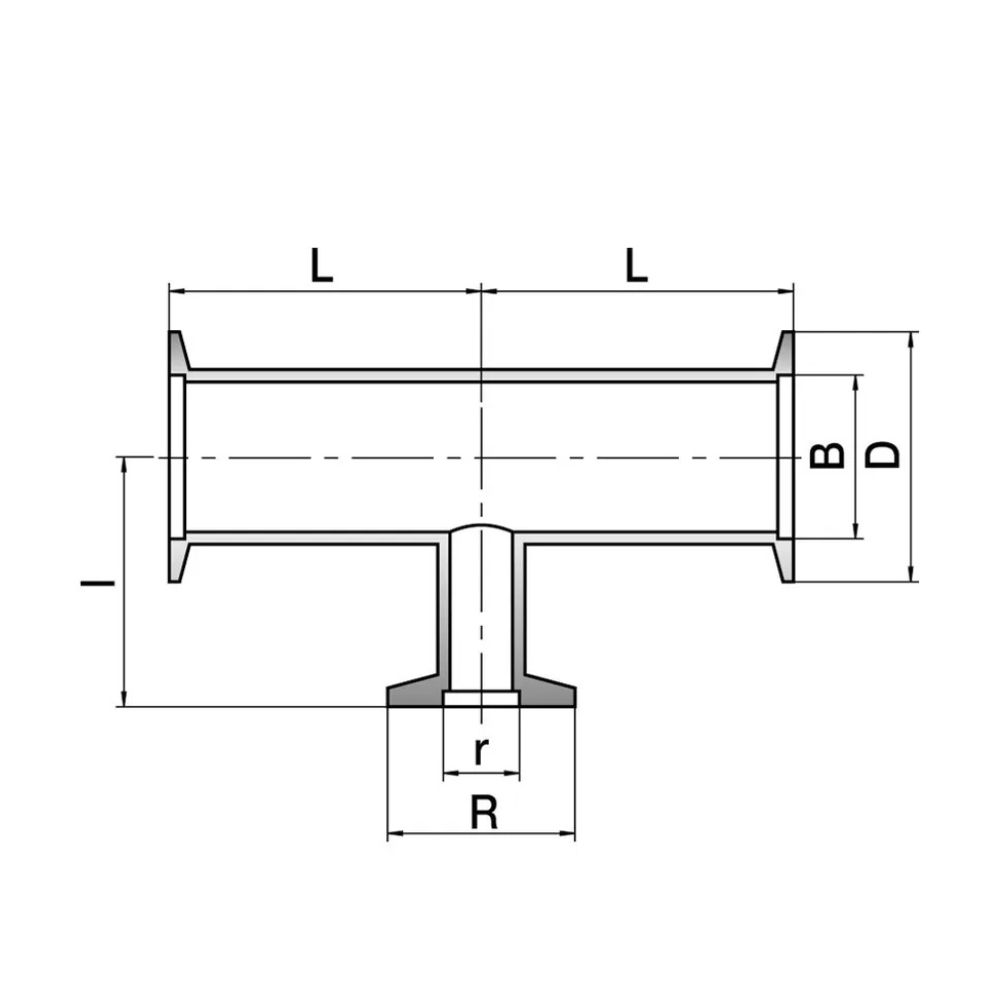

Das T-Stück verfügt über einen präzisen, rechtwinkligen und reduzierten Abzweig, der einen reibungslosen Übergang zwischen den verschiedenen Dimensionen des Systems gewährleistet. Es wird an allen drei Enden mithilfe von Standard-Zentrierringen mit integrierten Dichtungen montiert, die mit externen KF-Klemmen befestigt werden, die an die spezifischen Anschlussgrößen der Hauptleitung bzw. der Abzweigung angepasst sind. Die Konstruktion gewährleistet eine schnelle und zuverlässige Abdichtung, die sowohl für Niedrig-, Mittel- als auch Hochvakuum geeignet ist.

• Entspricht den Standards DIN 28403 und ISO 2861.
• Anschlüsse sind in den Größen von DN25/DN16 bis DN50/DN40 erhältlich.
• Der Vakuumdruck hängt vom gewählten O-Ring-Material ab.

Qualität:

Hergestellt aus Edelstahl AISI 316L. Das Material und die präzise Verarbeitung garantieren optimale Korrosionsbeständigkeit und volle Kompatibilität mit anderen standardisierten KF-Komponenten gemäß den geltenden DIN/ISO-Normen.
