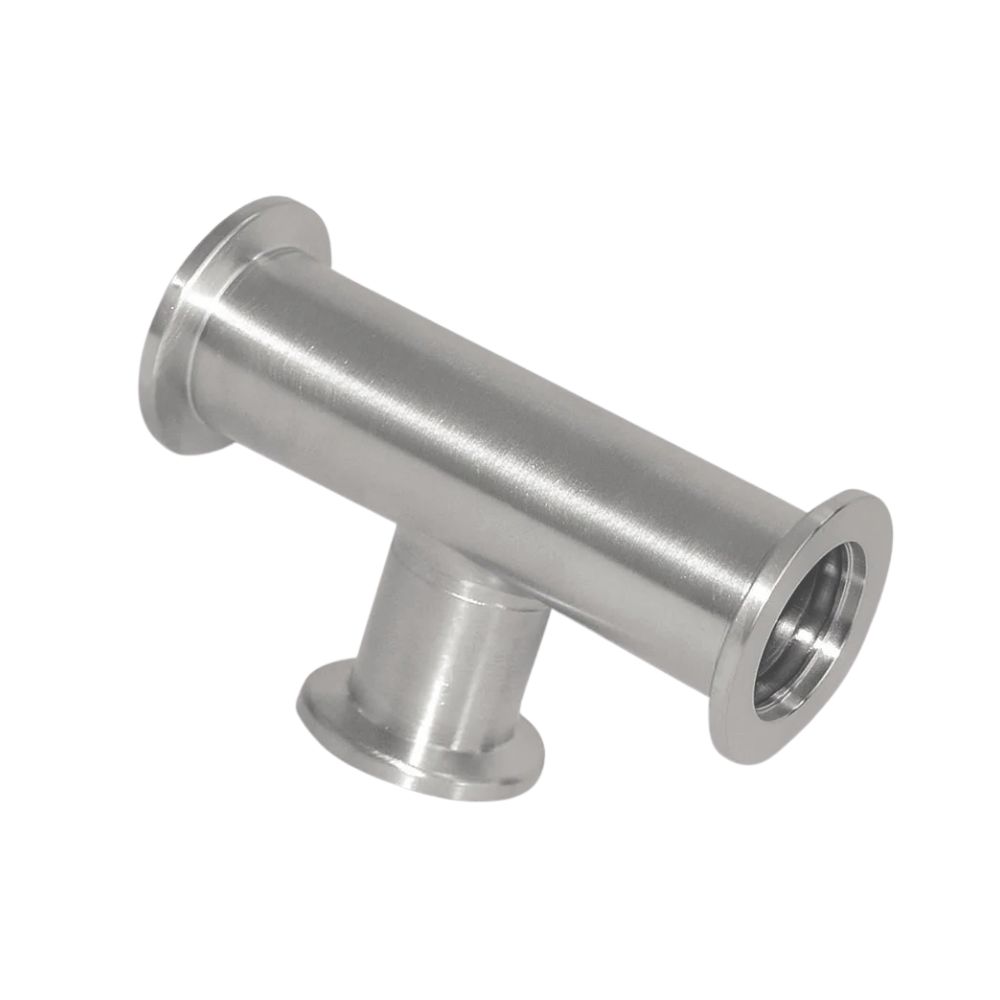

Vakuum T-Stück, KF

Einsatzbereich:

Vakuum T-Stück nach dem KF-Standard (Klein Flange), das zum Aufteilen, Zusammenführen oder Abzweigen von Rohrleitungen in einem Vakuumsystem verwendet wird. Das T-Stück eignet sich ideal zum Einbau zusätzlicher Komponenten oder Messgeräte in den Prozess, wie z. B. Manometer, Sensoren, Entlüftungsventile oder eine zusätzliche Vakuumpumpe. Da die Verbindungen völlig ohne Werkzeuge montiert und demontiert werden können, gewährleistet die Komponente maximale Flexibilität in Systemen, die häufig gereinigt, gewartet oder umgebaut werden.

Konstruktion:

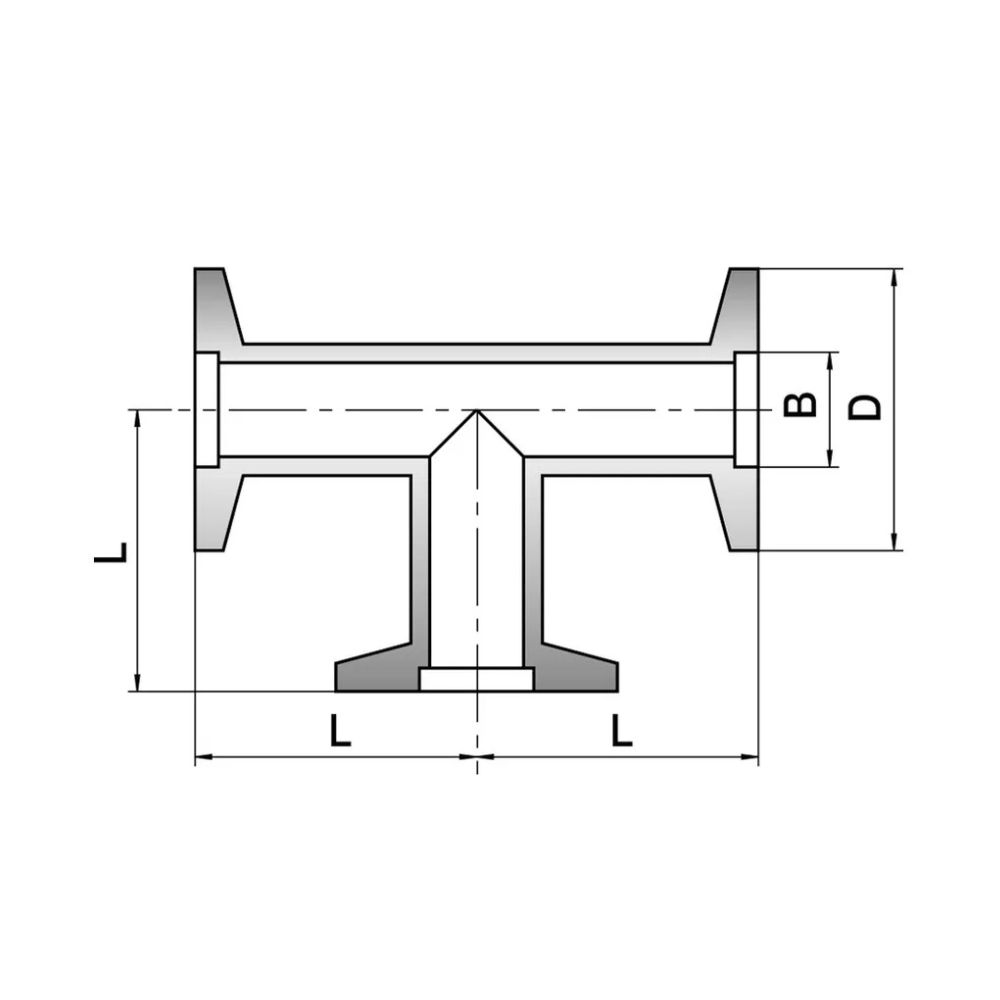

Das T-Stück ist mit präzisen, rechtwinkligen Abzweigungen ausgeführt, die einen optimalen Durchfluss im Vakuumsystem gewährleisten. Es wird an allen drei Enden mithilfe von Standard-Zentrierringen mit integrierten Dichtungen montiert, die mit externen KF-Klemmen fixiert werden. Die Konstruktion gewährleistet eine schnelle und zuverlässige Abdichtung, die sowohl für Niedrig-, Mittel- als auch Hochvakuum geeignet ist.

• Entspricht den Standards DIN 28403 und ISO 2861.
• Anschlüsse sind von DN10 bis DN50 erhältlich.
• Der Vakuumdruck hängt vom gewählten O-Ring-Material ab.

Qualität:

Hergestellt aus Edelstahl AISI 316L. Das Material und die präzise Verarbeitung garantieren optimale Korrosionsbeständigkeit und volle Kompatibilität mit anderen standardisierten KF-Komponenten gemäß den geltenden DIN/ISO-Normen.

Vakuum/Unterdruck:

10⁻⁷ mbar.
