![Hochbeständige Storz-Kupplung aus Edelstahl AISI 316, mit festem BSPP-Innengewinde. Hier finden Sie robuste Storz-Kupplungen für Tankwagen.](/media/wawlkvap/059600b-storz-kobling-fast-rustfri.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20f8e0150)

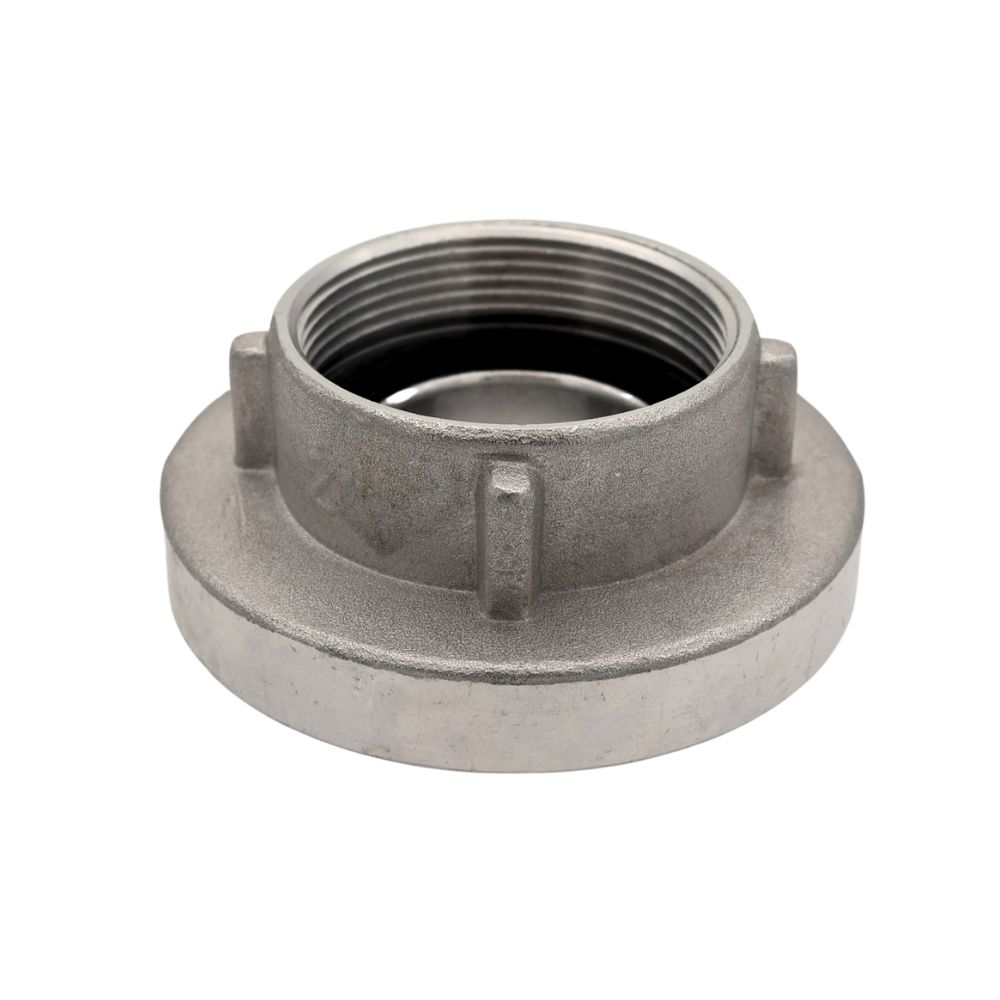

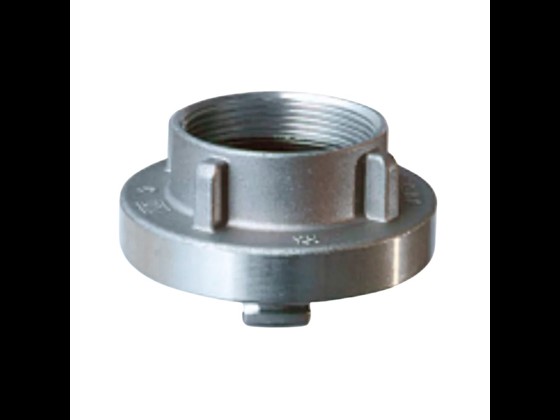

Storz-Kupplung, festes, Edelstahl
![Hochbelastbare Storz-Kupplung aus Aluminium, mit festem BSP-Innengewinde. Verwendet für Tankwagen. Robuste Storz-Kupplungen für Tankfahrzeuge finden Sie hier.](/media/nutdg5sk/059602b-storz-kobling-fast-alu.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20f68c610)

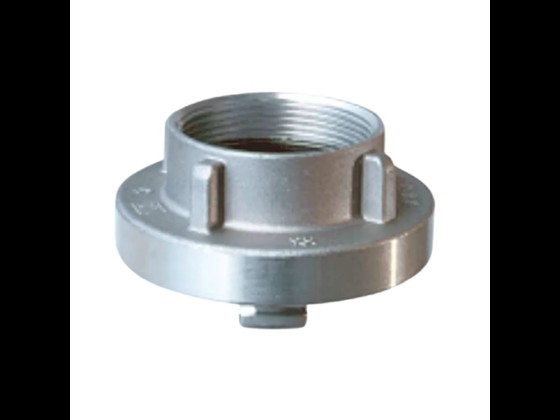

Storz-Kupplung, festes, Aluminium
![Äußerst haltbare Storz-Kupplung aus Edelstahl AISI 316, mit drehbarem BSPP-Innengewinde. Hier finden Sie robuste Storz-Kupplungen für Tankwagen.](/media/ki3bfwl2/059605b-storz-kobling-drejbar-rustfri.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20f1c05a0)

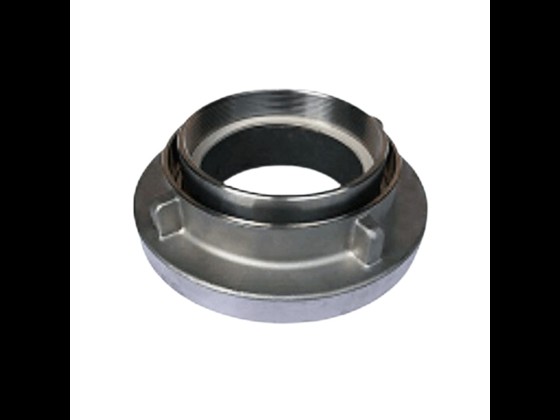

Storz-Kupplung, drehbar, Edelstahl
![Hochbeständige Storz-Kupplung aus Aluminium, mit BSP-Innengewinde. Verwendet für Tankwagen. Hier finden Sie robuste Storz-Kupplungen für Tankschiffe.](/media/dp2njwjj/059606b-storz-kobling-drejbar-alu.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20fb31580)

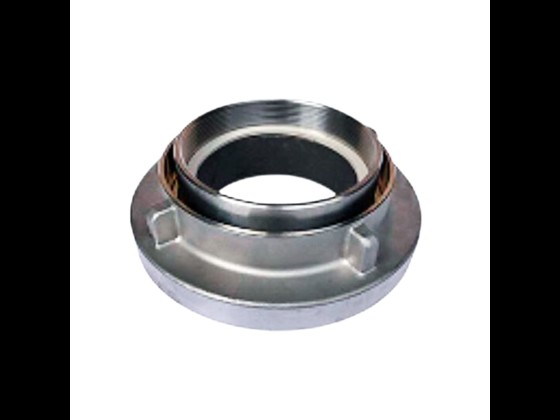

Storz-Kupplung, drehbar, Aluminium
![Äußerst langlebige Storz-Kupplungsreduzierstücke aus Edelstahl AISI 316 oder Aluminium. Bestellen Sie hier hochwertige Storz-Kupplungsreduzierstücke.](/media/2hodbh1n/059608b-storz-overgangsstykke.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20f3f1e00)

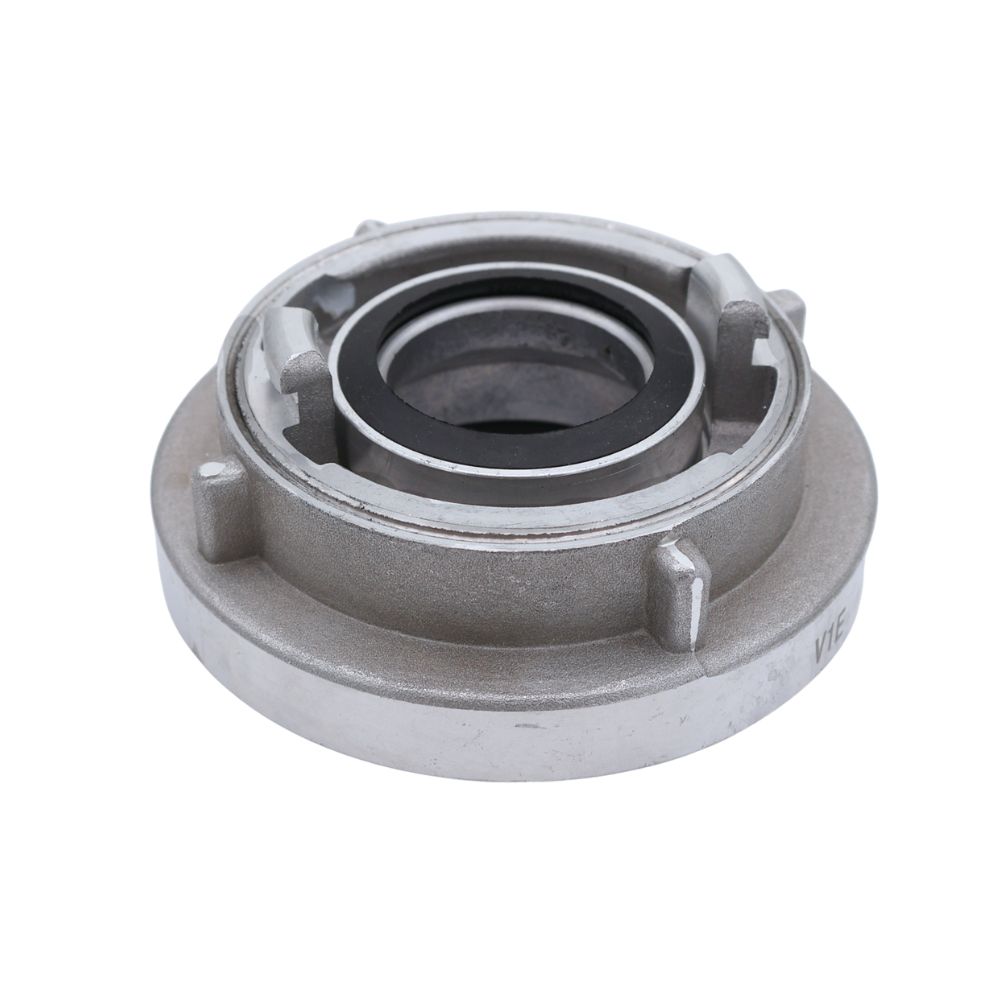

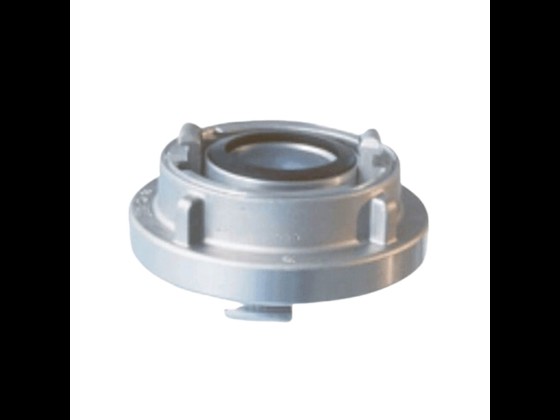

Storz-Reduzierkupplung, fest
![Äußerst haltbare Storz-Endkappe aus Edelstahl AISI 316 oder Aluminium. Bestellen Sie hier hochwertige Storz-Endkappen.](/media/0krpwnpj/059610b-storz-slutdaeksel.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20ed4c370)

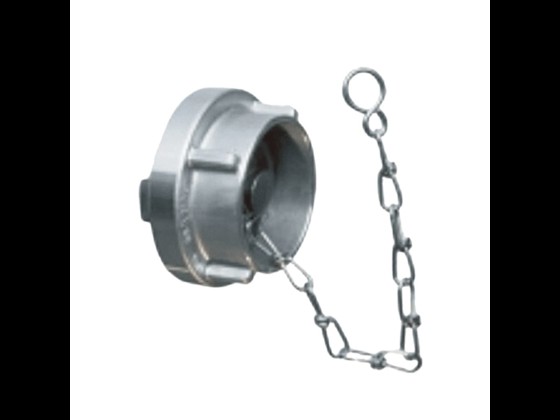

Storz-Endkappe
![Storz Profildichtung wird für Saug- & Druckanwendungen verwendet. Besteht aus NBR od. Silikon. Hohe Qualtität. FDA-zugelassene Profildichtungen finden Sie hier.](/media/pvmjvrsq/059612b-storz-profilpakning-type52.png?rmode=pad&width=560&height=420&format=jpg&quality=90&v=1da08d20ef96270)

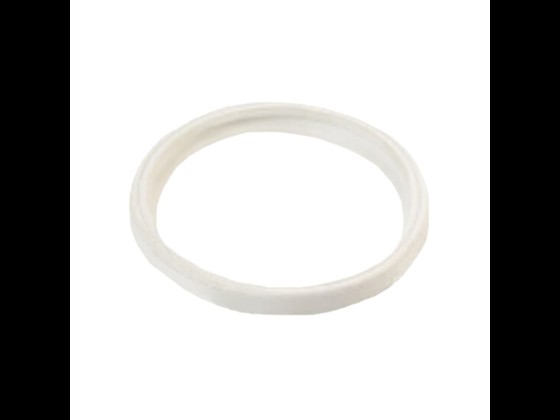

Storz-Profildichtung
Benutzerfreundliche Storz-Kupplungen für die Prozessindustrie
Storz-Kupplungen sind nach dem deutschen Erfinder und Ingenieur Carl August Guido Storz benannt, der die Konstruktion der Kupplung zunächst 1890 in der Schweiz und später 1893 in den USA patentieren ließ. Heute werden sie vor allem in der Brandbekämpfung und Prozessindustrie eingesetzt, um Industrieschläuche oder andere Geräte miteinander zu verbinden, wenn mit Gasen oder Flüssigkeiten gearbeitet wird. Storz-Kupplungen sind vor allem für ihre einfache Handhabung bekannt, denn sie lassen sich unabhängig von Funktion und Anwendung schnell und einfach an- und abkuppeln.
Konstruktion und Typen
Bei der Storz-Kupplung handelt es sich um eine hermaphrodite Kupplung, die nicht aus einer männlichen und einer weiblichen Kupplung besteht, sondern aus zwei identischen Enden, die mit einem beliebigen Ende des gleichen Durchmessers verbunden werden können. Alfotech bietet Storz-Kupplungen in Aluminium und Edelstahl an. Storz-Kupplungen werden mit einer passenden Halterung mit gleichem Knaggenabstand verbunden, auch Ka-Abstand genannt, gemessen in Millimetern. Die gängigsten Ka-Abstände sind 31 mm, 66 mm, 89 mm und 133 mm. Es gibt jedoch auch zahlreiche andere Größen. Wenn die Kupplungen unterschiedliche Größen haben, können Kupplungsadapter verwendet werden, um von einem Ka-Abstand auf einen anderen zu wechseln, z. B. von 89 mm auf 66 mm.

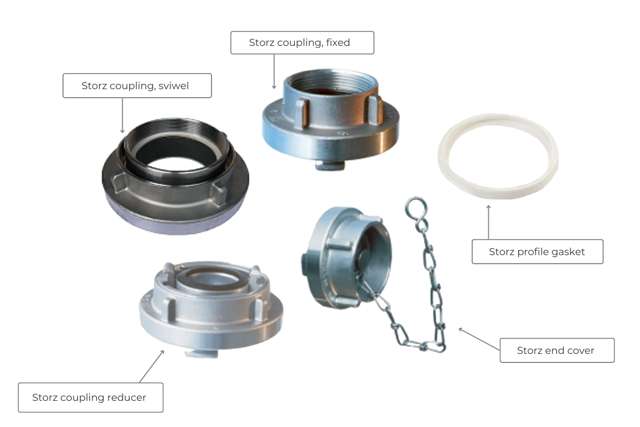

Verschiedene Arten von Storz-Kupplungen:
- Storz-Kupplung mit Innengewinde
Eine Storz-Kupplung mit Innengewinde wird typischerweise für Feuerwehrschläuche, PVC- und andere Schläuche, aber auch in der Schifffahrt, im Bauwesen und in der Industrie verwendet.

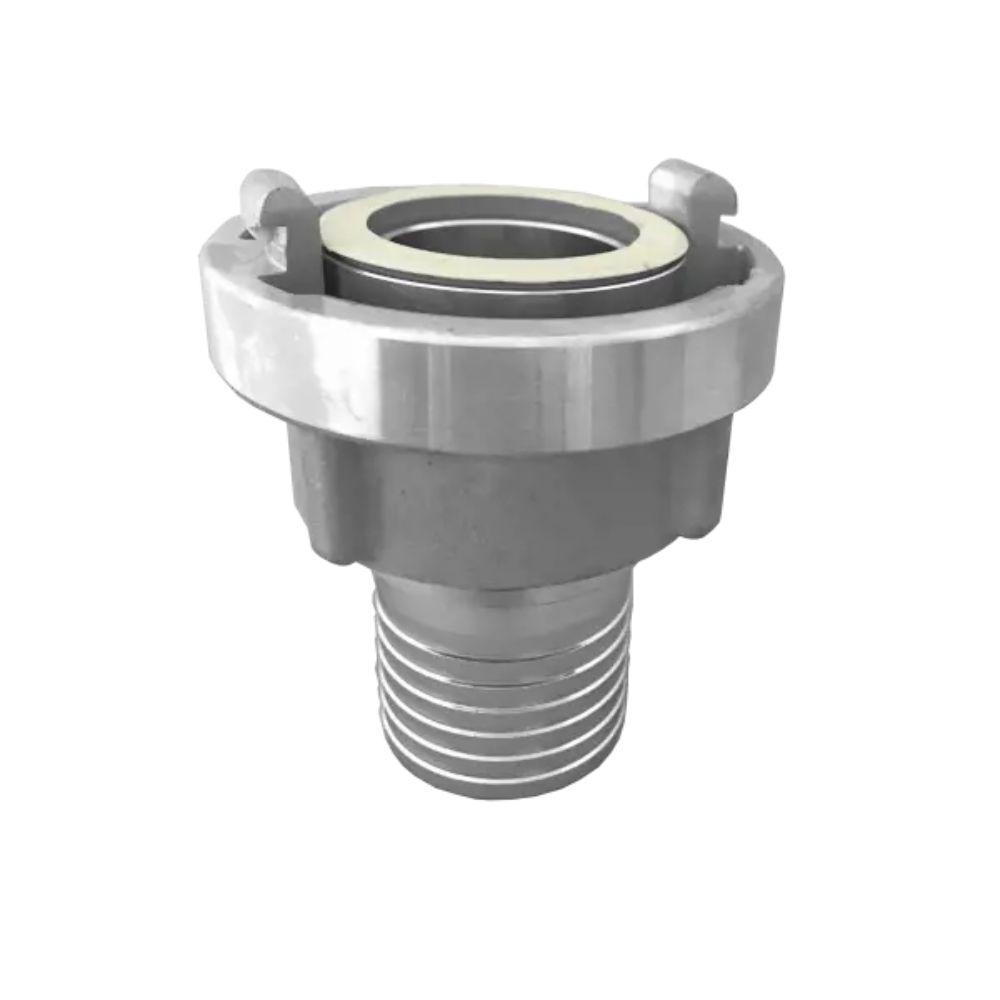

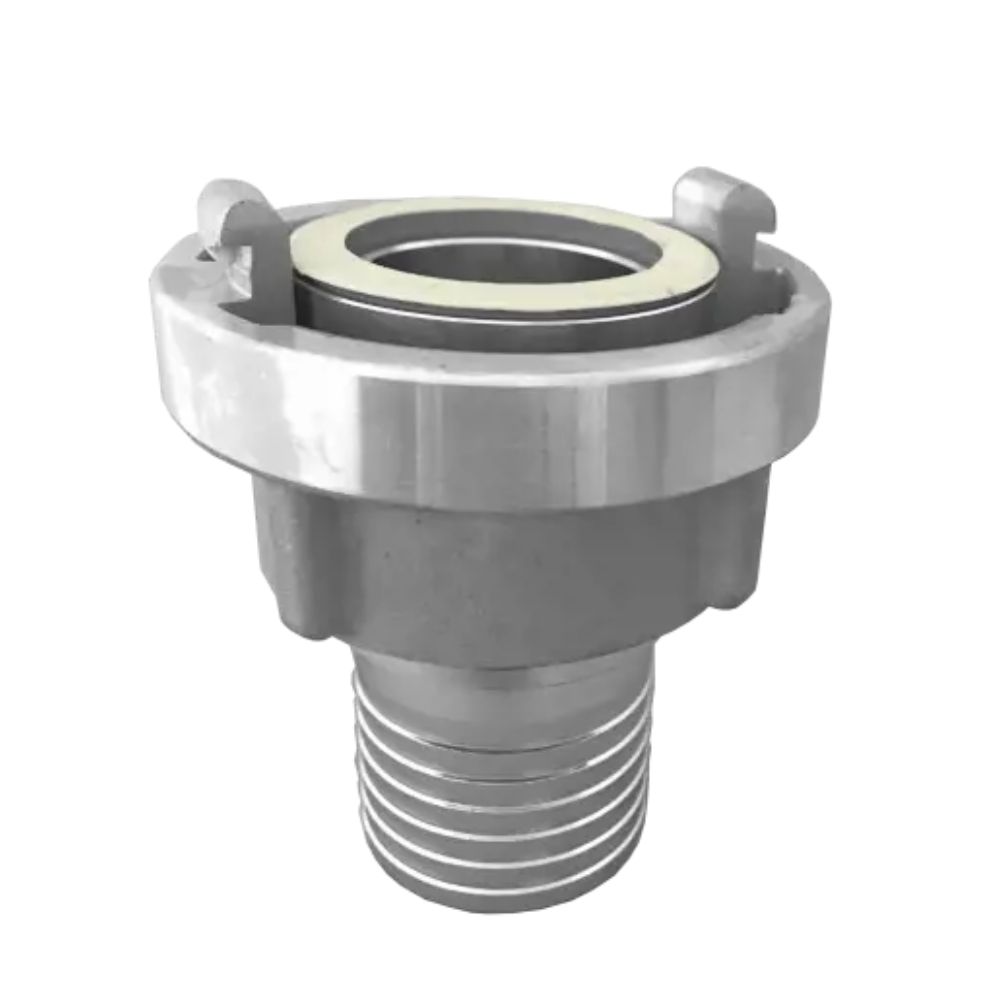

- Storz-Kupplung, drehbar
Die Storz-Kupplung mit Drehgelenk verhindert das Verdrehen von Schläuchen und Rohren beim Anschließen der Kupplung.
- Feste Kupplung
Die Festkupplung dient zum Anschluss an Fittings und wird auf der einen Seite mit einem Gewinde an einer Halterung befestigt. Auf der anderen Seite kann dann eine Saug- oder Druckkupplung angeschlossen werden.
- Kupplungsadapter und Endkappe
Der Kupplungsadapter - auch Reduzierstück genannt - ermöglicht es, verschiedene Schlauchgrößen oder Festanschlüsse miteinander zu verbinden. Die Endkappe schützt den Schlauch vor Korrosion und Schmutz.
Vorteile der Storz-Kupplung
- Einfacher Gebrauch:
Einer der Hauptvorteile der Storz-Kupplungen ist ihre einfache Handhabung. Die Klammern lassen sich leicht von Hand befestigen und lösen und ermöglichen so ein schnelles und einfaches Verbinden und Trennen von Schläuchen und Rohren. Aus diesem Grund sind sie vor allem im Bereich der Brandbekämpfung sowie bei verschiedenen Bewässerungsarten und industriellen Prozessen sehr beliebt.
- Langlebigkeit:
Storz-Kupplungen sind auch sehr langlebig, da sie für hohe Drücke und Temperaturen ausgelegt sind und ein breites Spektrum an Flüssigkeiten und Gasen verarbeiten können. Der Verriegelungsring wird durch einen formschlüssigen mechanischen Anschlag in Position gehalten und kann daher hohen Zugkräften standhalten.
- Vielseitige Kupplung:
Storz-Kupplungen zeichnen sich auch durch eine große Vielseitigkeit aus und können mit einer Vielzahl von Schlauch- und Rohrgrößen sowie verschiedenen Anschlusstypen, wie NPT und BSP, verwendet werden. Auf dieser Basis können sie in einer Vielzahl von Einsatzbereichen in der Prozessindustrie verwendet werden.
Standards und Dichtungen
Storz-Kupplungen werden je nach Einsatzbereich nach bestimmten Normen, u.a. DIN und ISO, gefertigt. Auf dieser Basis sind sie sicher in der Anwendung und erfüllen alle notwendigen Sicherheits- und Qualitätsanforderungen. Typische Dichtungen für Storz-Kupplungen bestehen aus NBR und Silikon.
Wartung und Reinigung
Storz-Kupplungen sind relativ wartungsarm und leicht zu reinigen. Um jedoch eine optimale Leistung und eine lange Lebensdauer zu gewährleisten, wird empfohlen, sie regelmäßig zu überprüfen und bei Bedarf zu reinigen. Es ist auch wichtig, je nach Art der transportierten Flüssigkeit oder des Gases geeignete Reinigungsmittel zu verwenden.
Mehrere Varianten auf Lager
Wenn Sie Storz-Kupplungen benötigen, ist es wichtig, dass Sie sich von einem professionellen Lieferanten über Ihre spezifischen Bedürfnisse und die erforderlichen Zertifizierungen beraten lassen. Bei Alfotech haben wir mehrere Varianten auf Lager und stehen Ihnen jederzeit für ein unverbindliches Gespräch zur Verfügung und beraten Sie gerne persönlich darüber, welche Storz-Lösung am besten für Ihre Betriebssituation geeignet wäre. Wir haben jahrelange Erfahrung darin, das richtige Modell für, zum Beispiel, Tankwagen zu finden. Kontaktieren Sie uns gerne unter der Telefonnummer +45 7020 0422 oder per E-Mail alfotech@alfotech.dk.
