Steckverschraubungen aus POM (Polyoxymethylen) – eine einfache Lösung für Druckluftanlagen

Steckverschraubungen aus POM (Polyoxymethylen) bieten Ihnen eine praktische, wirtschaftliche und hygienische Lösung für den Anschluss von Druckluftschläuchen. Sie eignen sich besonders für leichte pneumatisch gesteuerte Anlagen in der Lebensmittelindustrie, der chemischen Produktion und pharmazeutischen Anlagen – insbesondere in Bereichen ohne hohe Temperaturen oder aggressive Reinigungsmittel.

Das robuste Kunststoffmaterial macht die Lösung leicht zu handhaben, während die werkzeuglose Verbindung eine schnelle Montage gewährleistet. Die Kupplungen sind für trockene und saubere Umgebungen konzipiert, in denen eine einfache Wartung und eine gute Betriebssicherheit im Vordergrund stehen.

Unsere Steckverschraubungen werden aus POM, einem technischen Kunststoff mit hoher Steifigkeit und guter Verschleißfestigkeit, hergestellt. Das Material eignet sich besonders gut für Druckluftanlagen, in denen die Installationen keinen aggressiven Medien, hohen Temperaturen oder einer CIP-Reinigung ausgesetzt sind. Alle Fittings sind mit einer integrierten Dichtung aus EPDM ausgestattet. Diese gewährleistet einen dichten Anschluss an den Schlauch und eine effektive Abdichtung während des Betriebs. Die Kombination aus POM und EPDM bietet eine leichte, korrosionsfreie Lösung mit guter Dichtheit, für die keine komplizierte Wartung erforderlich ist.

Die Steckverschraubungen sind so konstruiert, dass die Montage und Wartung so einfach wie möglich sind. Der Schlauch wird direkt in die Fittings geschoben und durch einen internen Verriegelungsmechanismus automatisch fixiert. Gleichzeitig sorgt die Dichtung für eine dichte und sichere Verbindung.

Bei der Installation:

• Schneiden Sie den Schlauch rechtwinklig und ohne Verformung ab.
• Schieben Sie den Schlauch hinein, bis Sie ein Einrasten spüren.
• Überprüfen Sie die Dichtheit und führen Sie gegebenenfalls eine Zugprüfung der Steckverschraubung durch.

Bei der Demontage:

Drücken Sie den Entriegelungsring nach innen und ziehen Sie den Schlauch heraus. Das spart Zeit, insbesondere in Systemen mit vielen Anschlüssen oder bei häufigem Austausch.

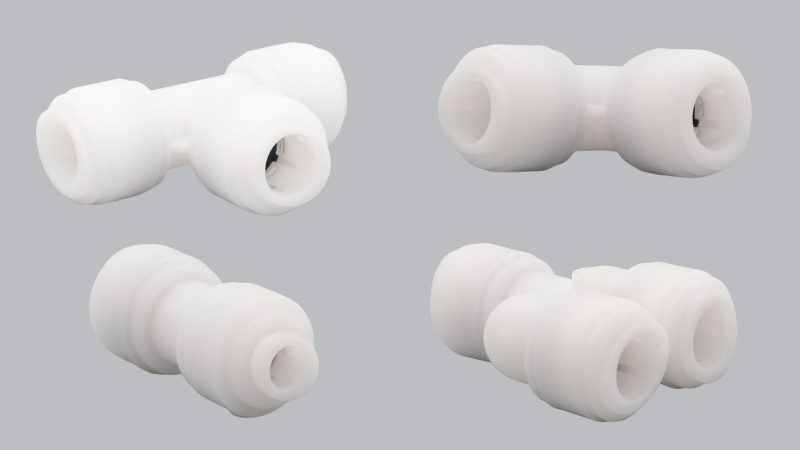

Sie können zwischen mehreren Ausführungen und Größen wählen, sodass Sie die Konstruktion ganz einfach an Ihr Druckluftsystem anpassen können. Ganz gleich, ob Sie einen Schlauch verlängern oder eine Verzweigung in einer komplexeren Anlage erstellen möchten - Sie finden eine Variante, die Ihren Anforderungen entspricht.

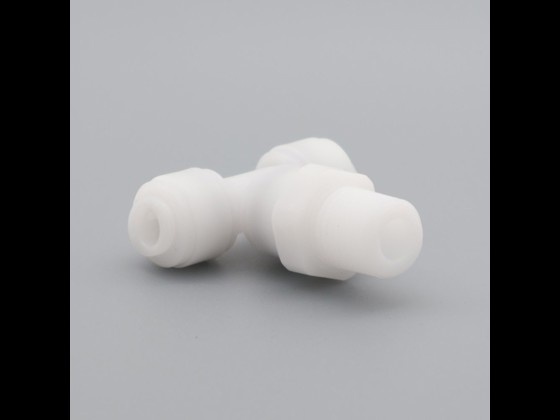

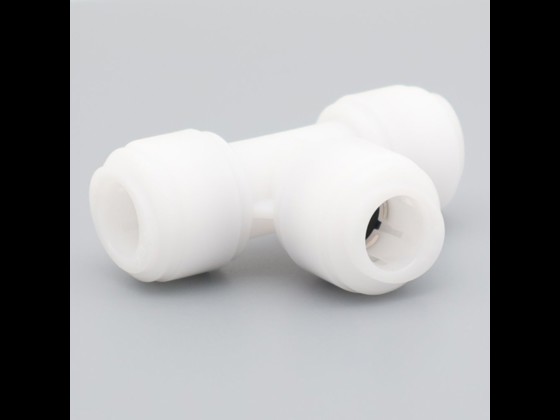

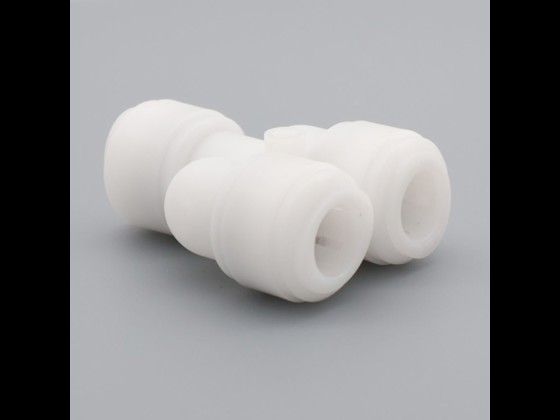

T-Steckverbindung

Verwenden Sie die T-Steckverbindung, wenn Sie drei Schläuche miteinander verbinden möchten, egal ob mit gleichen oder unterschiedlichen Abmessungen. Je nach Systemlösung können Sie zwischen Modellen mit drei Push-in-Anschlüssen oder Varianten mit Gewindeanschluss wählen.

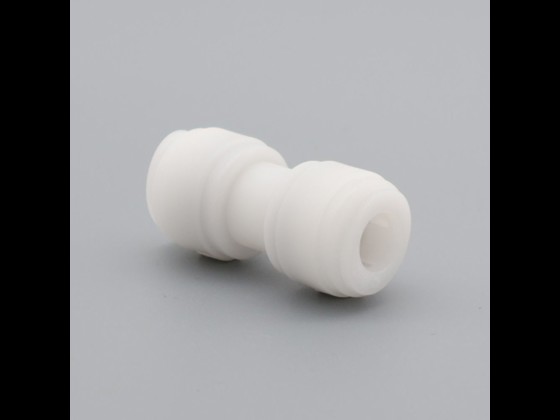

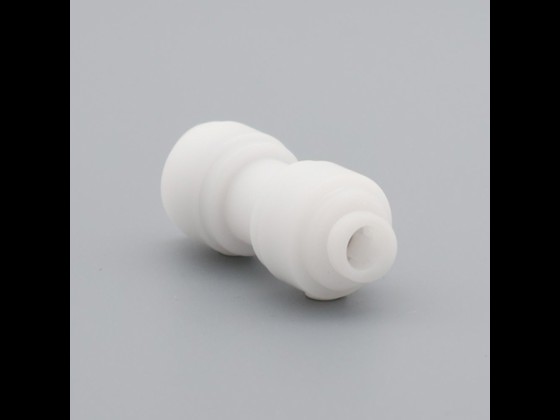

Gerade und reduzierende Steckverbindungen

Wenn Sie zwei Schläuche mit gleichem Durchmesser verbinden möchten, wählen Sie einen geraden Anschluss. Wenn Ihre Schläuche unterschiedliche Größen haben, bieten Ihnen die reduzierenden Modelle Flexibilität – insbesondere bei beengten Platzverhältnissen oder wenn der Durchfluss angepasst werden muss.

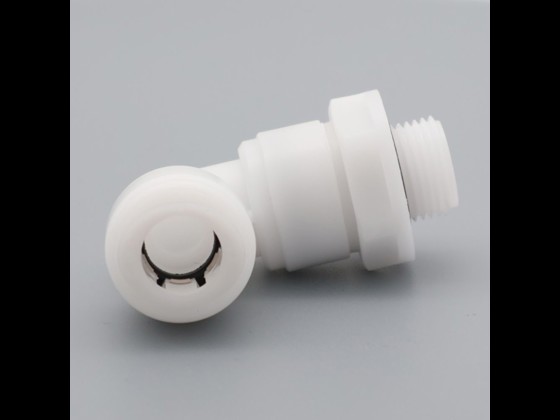

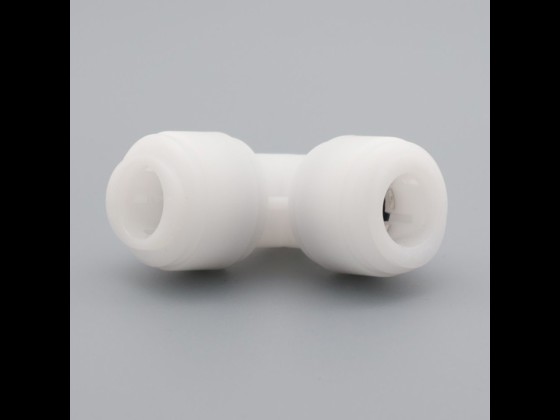

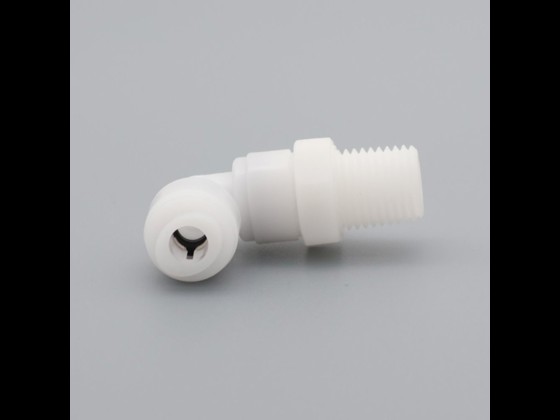

Winkelsteckverbindung

Wenn Sie die Durchflussrichtung um 90° ändern möchten, ohne den Schlauch zu biegen, sind Winkelsteckverbindungen die ideale Lösung. Sie können zwischen Versionen mit zwei Push-in-Anschlüssen oder Kombinationen mit BSPP-Gewinde wählen.

Alle Fittings sind mit gängigen Druckluftschläuchen kompatibel und entsprechen den Standardmaßen der Branche, sodass Sie sie problemlos in Ihre bestehenden Systeme integrieren können.

Die richtige Materialauswahl ist sowohl für die Leistung als auch für die Gesamtkosten von großer Bedeutung. POM ist die ideale Wahl für folgende Bereiche:

• Druckluft in trockenen, sauberen und gemäßigten Umgebungen
• Pneumatik in nicht aggressiven Bereichen
• Leichtere Anwendungen ohne Chemikalieneinwirkung

POM ist hingegen nicht geeignet für:

• Hohe Temperaturen oder Dampf
• CIP-Reinigung mit Säuren oder Basen
• Kontakt mit aggressiven Chemikalien

In diesen Fällen empfehlen wir Edelstahl-Steckverschraubungen, die sowohl Reinigung, Druck als auch chemischer Belastung standhalten. Sie sind robuster, haben aber auch eine andere Preisstruktur. Dafür profitieren Sie von weniger Austausch und einem langlebigeren Betrieb, insbesondere bei Installationen in der Nähe von Produktzonen oder in anspruchsvollen Umgebungen.

• Einfache und schnelle Installation

  Sorgt für kürzere Montagezeiten und weniger Ausfallzeiten

• Leichte und reinigungsfreundliche Konstruktion

  Das Kunststoffmaterial ist einfach zu handhaben und feuchtigkeitsbeständig

• Zuverlässige Abdichtung mit EPDM

  Hält auch bei wiederholtem An- und Abkuppeln dicht

• Flexible Varianten für unterschiedliche Anforderungen

  Schließen Sie gerade, abgewinkelte und verzweigte Verbindungen an

• Wirtschaftliche Lösung für nicht kritische Bereiche

  Gute Gesamtwirtschaftlichkeit in Anlagen ohne hohe Belastungen

Wenn Sie sich nicht sicher sind, welcher Typ für Ihre Anlage am besten geeignet ist, helfen wir Ihnen gerne mit technischer Beratung weiter. Wir kennen die Anforderungen der Lebensmittelindustrie sowie die praktischen Erfordernisse in chemischen und pharmazeutischen Anlagen und können Ihnen dabei helfen, eine funktionierende Lösung zu finden.

Kontaktieren Sie uns unter +45 7020 0422 oder per E-Mail an anfrage@alfotech-deutschland.de wenn Sie mehr erfahren möchten.

Es handelt sich um eine Kupplungsart, die zum Verbinden von Druckluftschläuchen in Prozessanlagen verwendet wird. Die Kupplung besteht aus POM (Polyoxymethylen) und wird montiert, indem der Schlauch direkt in die Öffnung geschoben wird. Eine innere Dichtung aus EPDM sorgt für Dichtheit.

Drücken Sie den Entriegelungsring nach innen und ziehen Sie den Schlauch heraus. Denken Sie immer daran, zuerst die Luftzufuhr zu unterbrechen, um ein unbeabsichtigtes Ausblasen zu vermeiden.

Wenn Sie eine leichte, wirtschaftliche und hygienische Lösung für trockene und saubere Umgebungen benötigen, beispielsweise für den Anschluss von Druckluft an Pneumatik in Prozessanlagen.

Ja, denn Push-in-Fittings werden über einen internen Verriegelungsmechanismus und einen O-Ring verbunden. Push-on-Fittings hingegen werden auf einen gerillten Schlauchstutzen geschoben und mit einer Überwurfmutter befestigt – in der Regel ohne interne Dichtung.
