Der ultimative Leitfaden zur Filtrierung in der Prozessindustrie

Schweißperlen, Dichtungsreste und Fragmente von verschlissenen Ventilen mögen nach Kleinigkeiten klingen, können jedoch für einen empfindlichen Durchflussmesser oder einen teuren Wärmetauscher schnell zu ersten Betriebsproblemen führen.

Verunreinigungen, die sich in einem Plattenwärmetauscher oder einer Pasteurisierungsanlage festsetzen, führen häufig zu Betriebsstörungen. Durch eine Filterung lässt sich das Risiko von Ausfällen reduzieren und ein geplanter Wartungsablauf sicherstellen. Ganz gleich, ob der Platz knapp ist oder Sie eine robuste Barriere benötigen – es gibt eine mechanische Lösung, die zu Ihrer spezifischen Rohrleitung passt.

Für Sie als Verantwortlicher für die Anlagenplanung kann es jedoch schwierig sein, zu beurteilen, wo und wie Filtrationslösungen optimal eingesetzt werden. Welche Filterlösung passt am besten zu Ihrer Anlage? Und wie sieht es mit Einsätzen und Mesh-Weiten aus?

Wir klären Sie auf!

Die Filtration ist natürlich nicht der einzige Faktor für eine reibungslose Produktion, aber mit der richtigen Lösung sind Sie auf dem besten Weg, unvorhergesehene Störungen in der Prozessanlage zu vermeiden. Anstatt die Filtration als isolierte Komponente zu betrachten, sollte sie als Investition in die Stabilität der gesamten Prozesslinie verstanden werden.

1. Schutz kritischer und teurer Komponenten: Pumpen, Durchflussmesser und Wärmetauscher sind nicht nur in der Anschaffung teuer, sondern gehören auch zu den Komponenten, deren Reparatur im Falle eines Ausfalls besonders zeitaufwendig ist. Durch die Installation eines richtig platzierten Filters werden Fremdkörper aufgefangen, bevor sie Schaden anrichten. Dies verlängert die Lebensdauer der Komponenten und reduziert den Bedarf an ungeplanten Wartungsarbeiten.
2. Garantierte Produktqualität und Sicherheit: In der Lebensmittel- und Arzneimittelproduktion gibt es keinen Spielraum für Fehler, da Fremdkörper im System zu Ausschusschargen führen können. Die Filtration fungiert als unverzichtbare Kontrollinstanz und stellt sicher, dass ausschließlich das gewünschte, reine Medium bis zur Abfüllung gelangt.
3. Wirtschaftliche Optimierung durch reduzierten Wartungsaufwand: Durch das Auffangen von Partikeln in einem Filter wird die Wartung oft einfacher und übersichtlicher. Dies reduziert den Bedarf an manueller Reinigung größerer und komplexerer Komponenten und erleichtert die Planung von Wartungsarbeiten als Teil der regulären Produktion statt als akute Maßnahme.

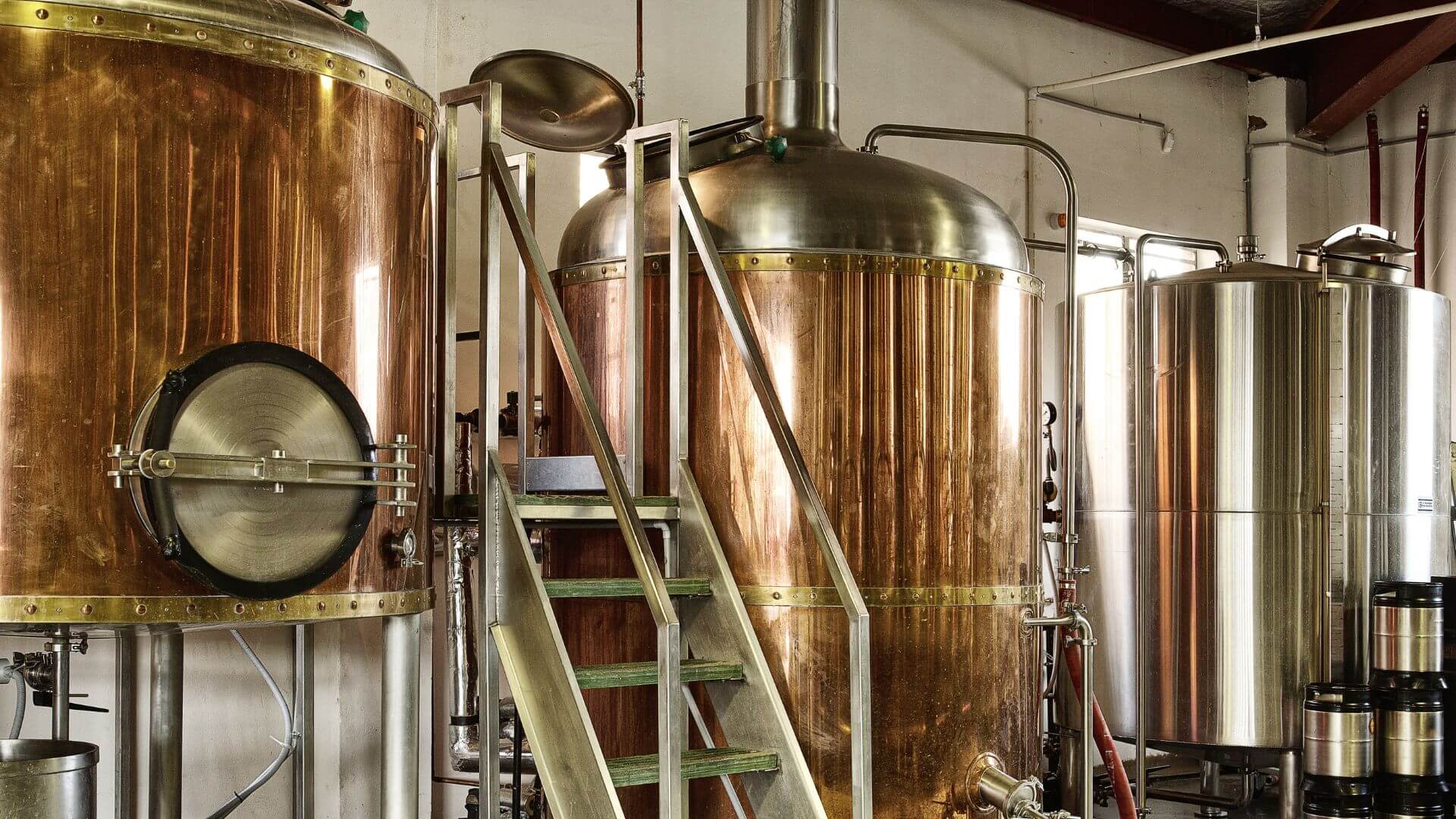

Theorie ist das eine, doch der wahre Wert der Filtration zeigt sich in den Herausforderungen, mit denen Brauereien, Molkereien und Pharmaunternehmen täglich konfrontiert sind. In der Brauerei können sich Hopfenrückstände und Malzpartikel schnell in engen Kanälen festsetzen und sowohl den Durchfluss als auch die präzise Temperaturregelung während der Würzekühlung beeinträchtigen, wenn sie nicht rechtzeitig aufgefangen werden.

In der Molkerei ist es ebenso entscheidend, Milchsteine, Abriebpartikel und andere Verunreinigungen aus der Pasteurisierungsanlage fernzuhalten, damit die Hygiene gewahrt bleibt und die Heizflächen nicht unnötig belastet werden.

In der pharmazeutischen Industrie sind die Anforderungen noch strenger. Hier sind selbst mikroskopisch kleine Partikel inakzeptabel, da sie die Sterilität und Produktsicherheit gefährden können. Daher ist die Filtration sowohl in Versorgungsmedien wie reinem Dampf als auch in den Prozessschritten, in denen CIP- und SIP-Zyklen ohne Kontaminationsrisiko durchgeführt werden müssen, von zentraler Bedeutung.

Um das richtige Gleichgewicht zwischen Schutz und Durchfluss zu erreichen, muss der Filtertyp zur Geometrie Ihrer Anlage und den spezifischen Systemanforderungen passen. Auf dem Markt gibt es eine Vielzahl von Filterlösungen, von fortschrittlichen Membransystemen bis hin zu einfachen mechanischen Filtern. Im Folgenden konzentrieren wir uns auf Letztere und stellen drei praxisnahe mechanische Filtertypen für Rohrleitungen vor: den Y-Schmutzfänger, den L-Schmutzfänger und Siebdichtungen.

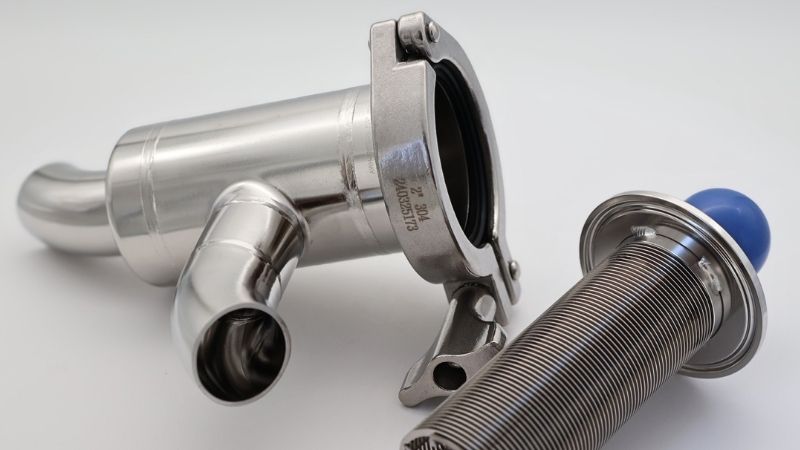

Der Y-Filter ist der technische Standard, wenn Robustheit und Einfachheit oberste Priorität haben. Er ist so konzipiert, dass seine stromlinienförmige Bauweise einen zuverlässigen und kosteneffizienten Prozessschutz in anspruchsvollen Umgebungen gewährleistet.

Entscheiden Sie sich für den Y-Schmutzfänger, wenn:

• Sie über lange und gerade Rohrleitungen verfügen.
• Sie mit Medien wie Prozesswasser, CIP-Flüssigkeiten, Dampf oder anderen Flüssigkeiten und Gasen arbeiten.
• Sie einen dauerhaft geringen Druckverlust sowie eine im Dauerbetrieb stabile Lösung benötigen.
• Sie eine flexible Montage in bestehende Rohrleitungen benötigen – sowohl horizontal als auch vertikal – mit Anschlüssen wie Schweißenden, Clamp- oder DS/SMS-Fittings.

Der Y-Schmutzfänger ist aus Edelstahl AISI 316L gefertigt, was ihn widerstandsfähig gegen Korrosion und Druckstöße macht. Die interne Durchflussrichtung gewährleistet eine effektive Rückhaltung von Verunreinigungen, und die verfügbaren Filtergrößen von 1 mm, 0,5 mm und 0,25 mm ermöglichen eine präzise Anpassung des Filters an die zu schützenden Anlagen.

Der L-Schmutzfänger, auch Winkelfilter genannt, ist die ideale Lösung für sanitäre Anlagen, in denen sowohl Hygiene als auch Durchflussleistung und Platzoptimierung wichtige Anforderungen sind. Da der Filter als Winkel konstruiert ist, übernimmt er gleichzeitig die Funktion eines 90-Grad-Rohrbogens. Sie erhalten also Filterung und Richtungsänderung in einer einzigen Komponente, was wertvollen Platz in Ihrer Anlage spart.

Wählen Sie den L-Schmutzfänger, wenn:

• Sie mit niedrigviskosen Medien wie Wasser, Dampf oder flüssigen Lebens- und Getränkemitteln arbeiten, bei denen hoher Durchfluss und geringer Widerstand wichtig sind.
• Der Platz begrenzt ist, z. B. in sanitären Prozesslinien, und der Filter leicht zu inspizieren und zu reinigen sein muss.
• Sie einen kompakten Filter benötigen, der direkt in einen Winkel der Rohrführung passt und z. B. mit Schweißenden, Nutklemmstutzen oder Nippeln in DS, SMS, DIN, ISO Clamp oder DIN Clamp geliefert werden kann.

Der L-Schmutzfänger wird ebenfalls aus Edelstahl AISI 316L mit einer glatten Innenoberfläche (Ra < 0,8 μm) gefertigt, die hohe Hygieneanforderungen erfüllt. Wenn Sie sich für einen Filtereinsatz mit Spaltweite entscheiden, können Sie den Strömungswiderstand um bis zu 75 % reduzieren. Dadurch erzielen Sie einen deutlich höheren Durchfluss durch den Filter, ohne die Filtergröße zu erhöhen. Dies führt zu einem geringeren Druckverlust, einer besseren Ausnutzung der Pumpenkapazität und der Möglichkeit, größere Volumina auf gleichem Raum zu verarbeiten.

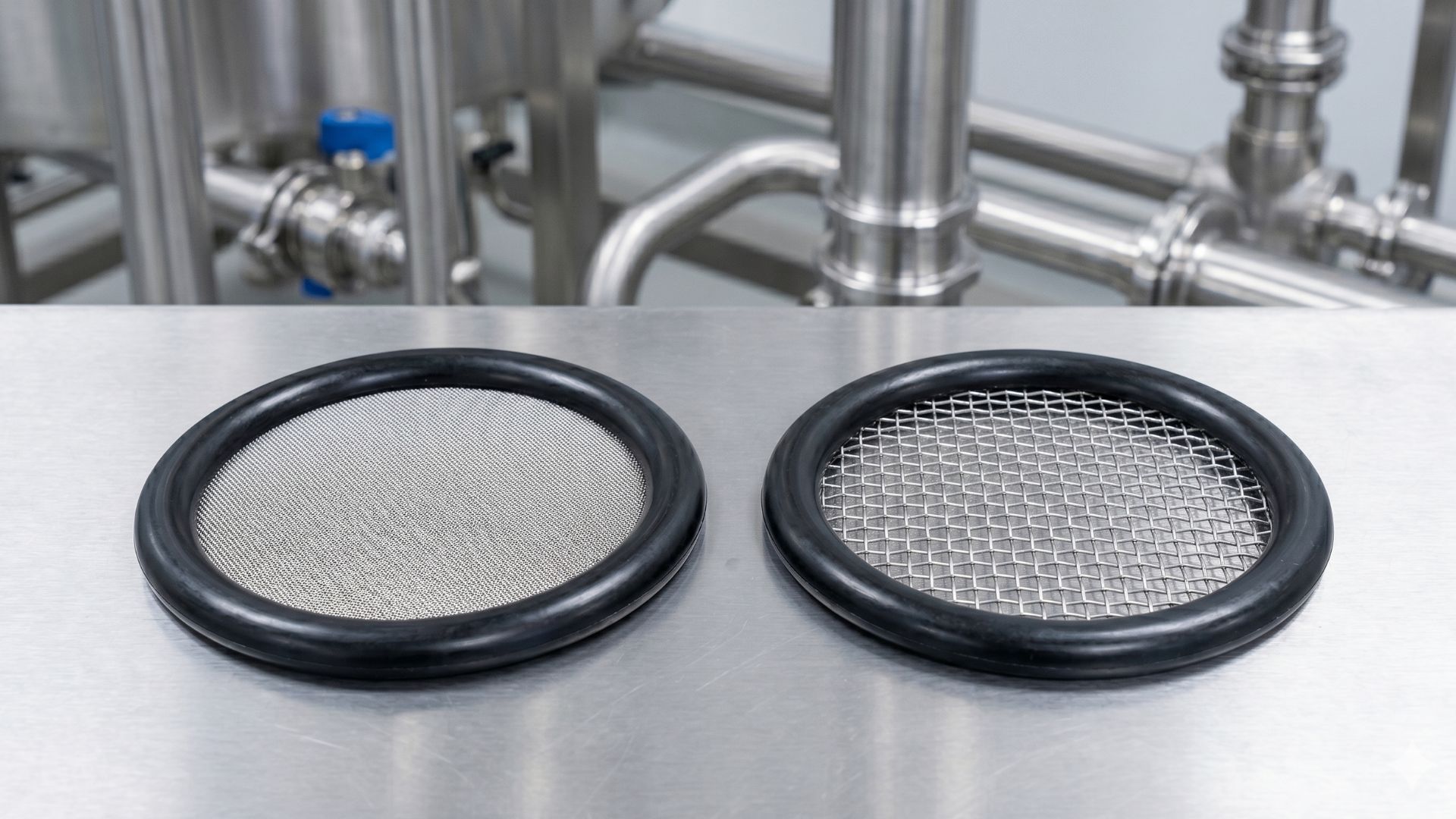

Siebdichtungen sind die kompakte Lösung, wenn kein Platz für ein herkömmliches Filtergehäuse vorhanden ist, der Schutz aber dennoch nah am empfindlichen Prozesspunkt erfolgen muss. Sie kombinieren Dichtung und Filterung in einer einzigen, unauffälligen Komponente direkt in der Steckverbindung.

Wählen Sie Siebdichtungen, wenn:

• Sie eine letzte Schutzbarriere unmittelbar vor empfindlichen Komponenten wie Düsen, Ventilen oder Präzisionsmessgeräten benötigen.
• der verfügbare Platz rund um die Prozessausrüstung stark begrenzt ist und ein separates Filtergehäuse nicht realistisch ist.
• Sie zusätzlichen Schutz wünschen, ohne die Rohrleitungen zu verändern. Die Filterdichtung wird direkt in vorhandene Steckverbindungen nachgerüstet, z. B. für SMS-, DIN-, ISO- oder Mini-Clamp.

Die Filterfunktion ist direkt in die Dichtung integriert und benötigt daher keinen zusätzlichen Bauraum. Das Edelstahl-Filternetz aus AISI 316 in Kombination mit Dichtungsmaterialien wie EPDM, NBR oder FKM bietet eine hygienische Lösung, die sich selbst für anspruchsvolle Medien eignet. Die Konstruktion ermöglicht eine effektive Abscheidung feiner Partikel unmittelbar vor dem Endpunkt des Mediums, bei dem selbst kleine Verunreinigungen große Auswirkungen haben können.

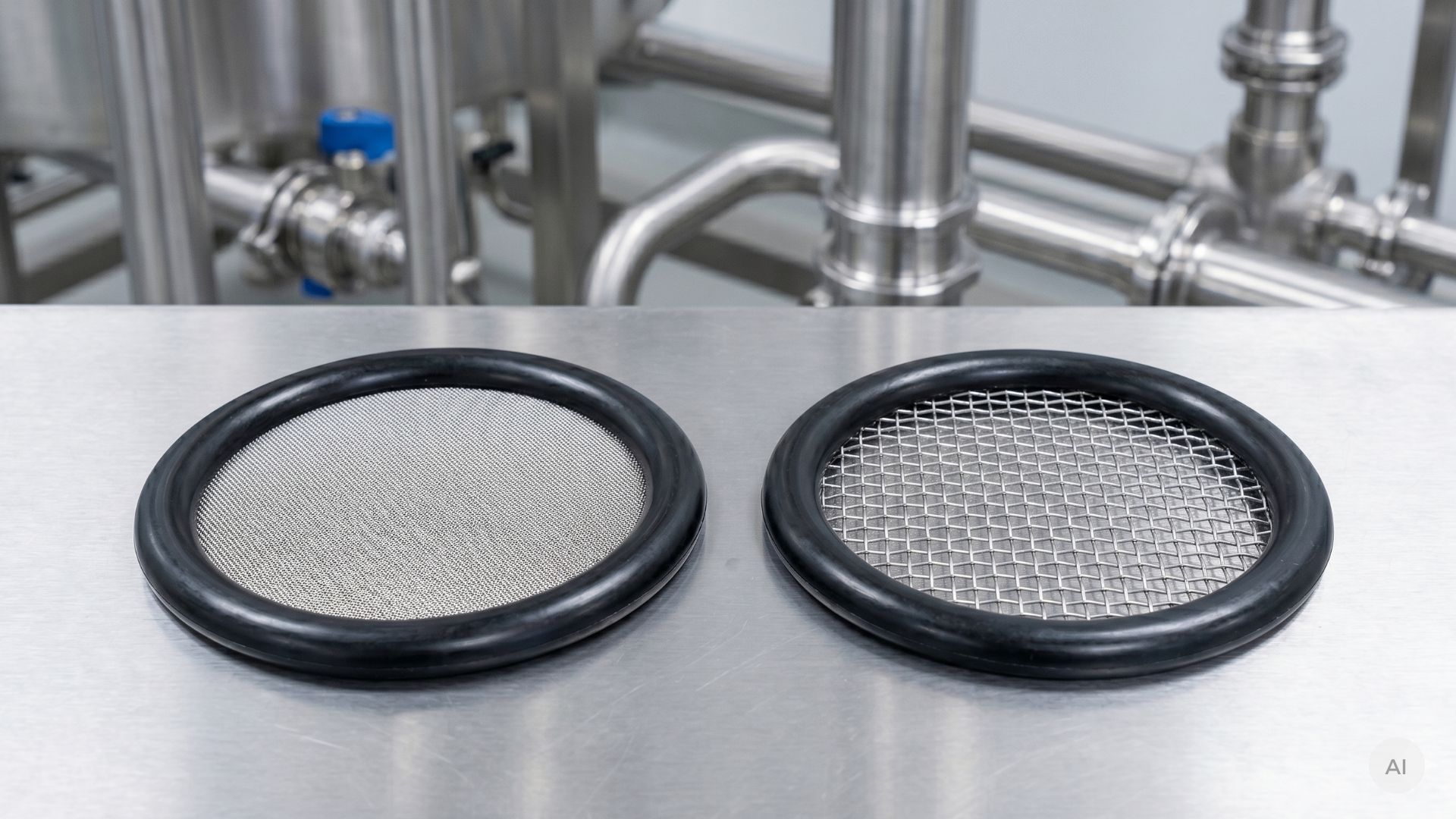

Es mag verlockend sein, den feinsten Filtereinsatz zu wählen, den es gibt, aber in der Praxis ist es oft besser, mit einer gröberen Maschenweite zu beginnen und sich dann nach unten vorzuarbeiten. Als Faustregel gilt, dass eine Mesh-Weite von etwa 0,5–1 mm einen guten Schutz für Pumpen, Ventile und Wärmetauscher in vielen Prozessanlagen bietet, während feinere Stufen im Bereich von 50–150 μm typischerweise verwendet werden, wenn der Fokus auf Produktqualität und Partikelkontrolle näher am Prozess liegt. Geht man deutlich darunter, steigt das Risiko häufiger Verstopfungen und erhöhter Druckverluste, was sowohl die Pumpen belasten als auch unnötige Engpässe verursachen kann.

Die Materialauswahl ist ebenso wichtig wie die Feinheit. Die Dichtungen müssen sowohl dem Prozessmedium als auch den CIP-Routinen und den Temperaturen standhalten, denen der Filter ausgesetzt ist. Andernfalls verlagert sich das Problem lediglich auf die nächste Stufe der Anlage. Gleichzeitig ist ein Filter nur so gut wie die Wartung, die er erhält. Durch die Überwachung des Differenzdrucks über dem Filter können Sie erkennen, wann es zu Verstopfungen kommt; ein anhaltender Druckabfall ist ein klares Signal, dass es Zeit für eine Reinigung oder einen Austausch ist, bevor der Rest des Prozesses beeinträchtigt wird.

Möchten Sie mehr über Mesh-Weiten erfahren? Dann sehen Sie sich dieses Video an, in dem wir uns anhand unserer Siebdichtungen näher mit diesem Thema befassen:

Die Filtration in der Prozessindustrie ist kein selbstläufiger Prozess, sondern eine aktive Investition in Ihre Betriebssicherheit. Durch die Wahl des richtigen Filters und des passenden Zubehörs können Sie das Ausfallrisiko minimieren und eine gleichbleibende Produktqualität über Ihre gesamte Produktion hinweg sicherstellen.

Sind Sie sich noch unsicher, welche Mesh-Weite oder welcher Filtertyp für Ihre Produktion geeignet ist?

Sie können sich jederzeit gerne an unsere Spezialisten wenden, um ein unverbindliches Gespräch zur Optimierung Ihrer Anlage zu führen. Schicken Sie uns einfach eine E-Mail an anfrage@alfotech-deutschland.de oder rufen Sie uns an unter +45 7020 0422.

Der Y-Filter ist die vielseitige Standardlösung für Rohrverbindungen, bei denen eine robuste Filterung und eine einfache Montage erforderlich sind. Er kann sowohl in horizontalen als auch in vertikalen Installationen eingesetzt werden und ist daher die naheliegende Wahl, wenn der Filter als flexibler und zuverlässiger Schutz für Anlagenkomponenten dienen soll. Der L-Filter hingegen wurde für 90-Grad-Bögen entwickelt. Das macht ihn besonders geeignet für kompakte Anlagen, in denen Platz gespart und gleichzeitig zusätzliche Fittings im Rohrsystem vermieden werden sollen.

Eine Union Dichtung ist die richtige Wahl, wenn der Platz um die Prozessausrüstung herum sehr begrenzt ist und ein separates Filtergehäuse nicht realistisch ist. Sie ist eine kompakte Lösung, die direkt in bestehende Steckverbindungen nachgerüstet werden kann und somit zusätzlichen Schutz bietet, ohne das Rohrleitungssystem zu verändern.

Bei der Wahl der Mesh-Größe geht es darum, das richtige Gleichgewicht zwischen Schutz und Durchfluss zu finden. Als Faustregel gilt: Die Mesh-Größe sollte fein genug sein, um die Partikel abzufangen, die Sie fernhalten möchten, aber nicht so fein, dass sie unnötigen Druckverlust oder das Risiko einer Verstopfung verursacht.

Ja, Filter aus AISI 316L Edelstahl eignen sich für die meisten Chemikalien und für anspruchsvolle Prozessumgebungen. Sie können daher in Anlagen eingesetzt werden, in denen sowohl Hygiene als auch Betriebssicherheit und Reinigungsfreundlichkeit wichtige Anforderungen sind. Wichtig ist jedoch, dass das Dichtungsmaterial auf die konkreten Reinigungsmittel und Temperaturen in Ihrem Prozess abgestimmt ist.
