Kugelhähne zur Durchflussregelung von Medien

Ein Kugelhahn ist eine der zuverlässigsten Lösungen, wenn Flüssigkeiten, Gase oder Sattdampf in einer Prozessanlage abgesperrt oder umgeleitet werden müssen. Die Konstruktion ist einfach: Eine durchbohrte Kugel sitzt zwischen zwei Sitzen, und mit einer Viertelumdrehung des Griffs öffnest oder schließt du den Durchfluss. Das ermöglicht dir eine schnelle, präzise Bedienung und eine dichte Absperrung, die auch bei hohem Druck und schwankenden Temperaturen hält.

Dank der breiten Materialverträglichkeit eignet sich das Kugelventil für eine Vielzahl von Medien in der Prozessindustrie, darunter Wasser, Öl, Gas, Chemikalien und Sattdampf.

Wir bieten eine große Auswahl an Kugelhähnen aus Edelstahl AISI 316 mit PTFE-Dichtungen an.  Gemeinsam für das gesamte Sortiment sind die glatte, leicht zu reinigende Außenoberfläche, der automatische Sicherheitsriegel am Griff und der volle Durchgang, der einen hohen Durchfluss bei minimalem Druckabfall gewährleistet.

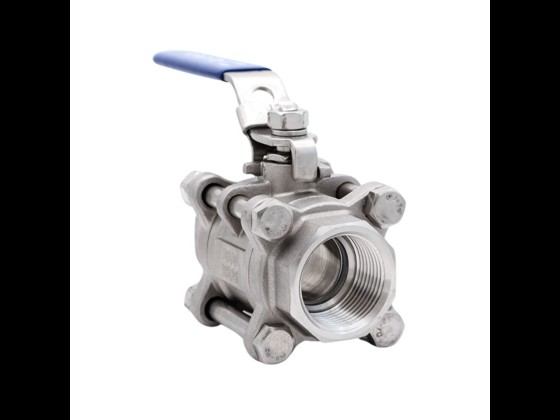

Unser Programm an Kugelhähnen basiert auf drei Haupttypen: 2-teilige, 3-teilige und 3-Wege-Kugelhähne. Jeder Typ hat seine Stärken und eignet sich für unterschiedliche Anforderungen an Wartung, Hygiene und Durchflussregelung.

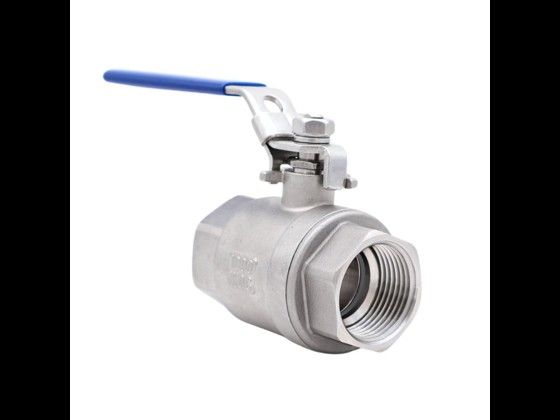

• 2-teilige Kugelhähne bestehen aus zwei Teilen, die zur Inspektion und Wartung voneinander getrennt werden können. Die Konstruktion ist kompakt und kostengünstig, was sie zur idealen Wahl für einfachere Absperraufgaben in Versorgungs- und Versorgungsleitungen macht.

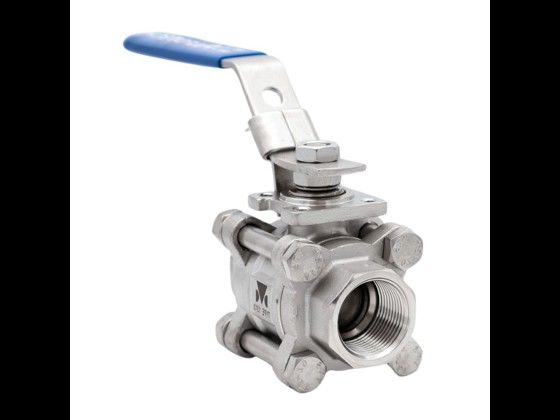

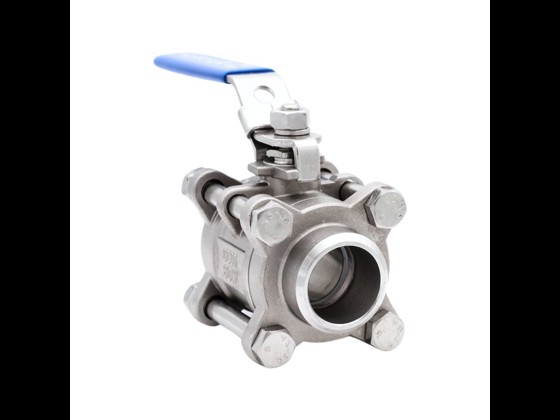

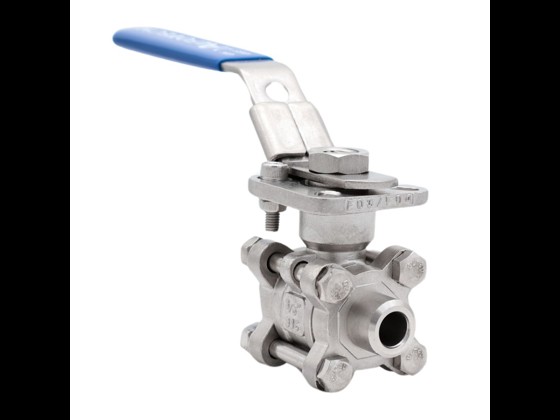

• 3-teilige Kugelhähne sind für eine einfache Demontage ausgelegt. Du kannst den Mittelteil herausnehmen, während die Endstücke im Rohrsystem verbleiben, was sowohl die Reinigung als auch den Austausch von Dichtungen erheblich vereinfacht. 3-teilige Modelle sind auch mit Schweißenden und mit ISO-Top erhältlich, wodurch sie bereit für die Montage eines Aktuators sind.

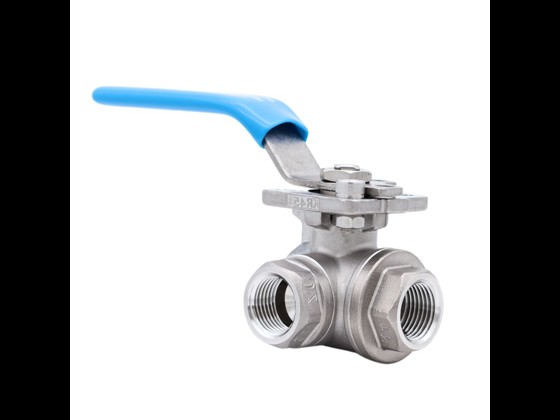

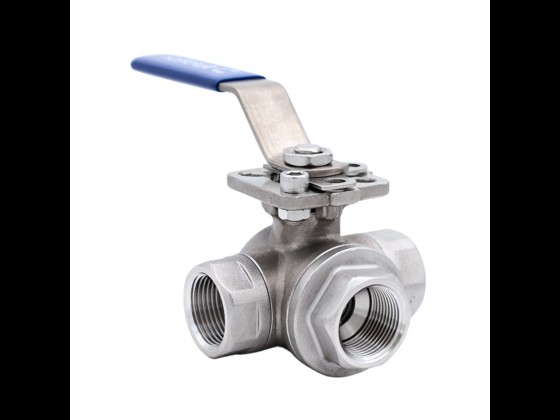

• 3-Wege-Kugelhähne verfügen über drei Anschlussanschlüsse und kommen zum Einsatz, wenn der Durchfluss zwischen mehreren Leitungen verteilt werden soll. Sie sind mit einer L-Bohrung Kugel zur Umleitung zwischen zwei Anschlüssen oder mit einer T-Bohrung Kugel erhältlich, die auch das Mischen oder das gleichzeitige Öffnen ermöglicht. Die 3-Wege-Modelle haben einen reduzierten Durchfluss.

Allen unseren Varianten gemeinsam ist, dass die Dichtung aus PTFE gefertigt ist – einem Material, das breite chemische Beständigkeit mit geringer Reibung verbindet, wodurch sich das Ventil auch langfristig leicht bedienen lässt.

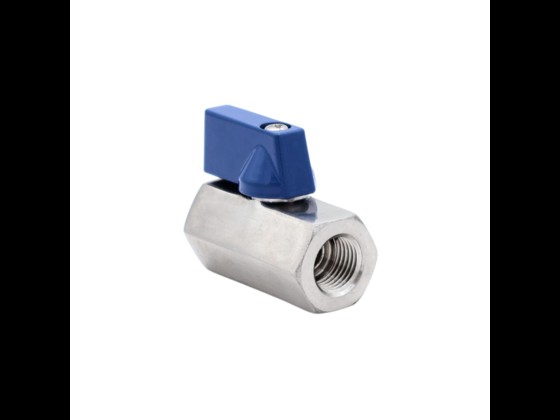

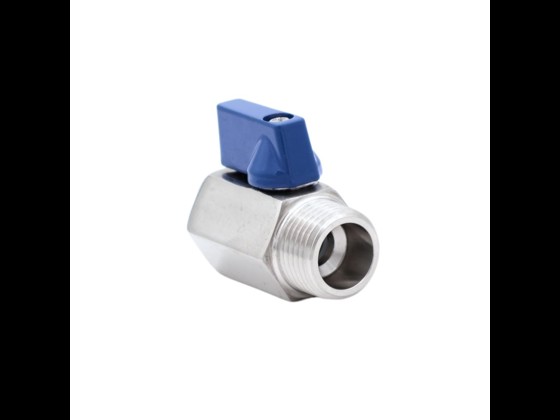

Wenn der Platz begrenzt ist und der Druck moderat ist, ist ein Mini-Kugelhahn oft die richtige Wahl. Die Mini-Modelle sind aus Edelstahl AISI 316 mit einem Griff aus Aluminium und einer PTFE-Dichtung gefertigt und werden in zwei Ausführungen geliefert: mit Muffe/Muffe an beiden Enden oder mit Muffe/Nippel als Übergangslösung.

Mini-Kugelhähne eignen sich zum Absperren von Luft, Wasser und anderen Flüssigkeiten in kleineren Versorgungsleitungen, wo die kompakte Konstruktion von Vorteil ist. Sie halten einem Temperaturbereich von -25 °C bis +180 °C und einem Druck von bis zu 63 bar stand, wodurch sie für viele Prozesse geeignet sind.

Die Vorgehensweise beim Ein- und Ausbau hängt von der Anwendung und dem jeweiligen Kugelhahnmodell ab, doch die allgemeinen Schritte sind in den meisten Fällen gleich.

Einbau

Wähle zunächst eine geeignete Stelle zwischen den beiden Rohrleitungen aus und schließe das Kugelventil mit den passenden Fittings und Dichtungen an. Überprüfe, ob das Ventil die richtige Größe und Konfiguration hat und ob es für den Druck und die Temperaturbelastungen ausgelegt ist, denen es im System ausgesetzt ist.

Zieh alle Fittings rund um das Kugelventil gleichmäßig und fest an – vermeide es jedoch, sie zu fest anzuziehen, da dies sowohl das Ventilgehäuse als auch die Dichtungen beschädigen kann. Achte gleichzeitig darauf, dass das Material des Ventils mit dem Rohrmaterial kompatibel ist, um galvanische Korrosion oder andere ungeeignete Materialkombinationen zu vermeiden.

Sobald das Ventil montiert ist, solltest du es auf Dichtheit und leichtgängige Bedienung prüfen, bevor die Anlage in Betrieb genommen wird.

Demontage

Schließe zuerst das Ventil und entlaste den Rohrstrang, bevor du loslegst. Entferne dann die Fittings, die das Kugelventil halten, zusammen mit eventuellen Dichtungen.

Sobald das Kugelventil ausgebaut ist, solltest du es auf Anzeichen von Verschleiß oder Beschädigungen überprüfen – z. B. Risse, Korrosion, lockere Sitze oder eine Kugel, die sich nicht mehr frei drehen lässt. Wenn das Ventil ausgetauscht werden muss, gehst du genauso vor wie bei der Installation.

Die Beliebtheit des Kugelhahns in der Prozessindustrie beruht auf einer Kombination aus Einfachheit, Dichtheit und langer Lebensdauer. Hier sind die 5 Vorteile, die im Alltag am wichtigsten sind:

1. Hoher Durchfluss und geringer Druckabfall: Der große Öffnungsdurchmesser und der stromlinienförmige Durchfluss durch die Kugel sorgen für minimalen Widerstand bei vollem Durchfluss. Das ist besonders wichtig in Leitungen, in denen der Durchfluss ohne Energieverschwendung oder unnötige Belastung der Pumpe erfolgen soll.
2. Schnelle und präzise Bedienung: Eine Viertelumdrehung reicht aus, um zwischen vollständig geöffnet und vollständig geschlossen umzuschalten. Dadurch lässt sich das Ventil schnell manuell bedienen und einfach mit einem Stellantrieb automatisieren, wenn ihr die Durchflussregelung in ein übergeordnetes System integrieren müsst.
3. Dichte Absperrung unter Druck: Die Kugel wird gegen die Sitze gedrückt und bildet selbst bei hohem Druck eine zuverlässige Dichtung. Das verringert das Risiko von Leckagen und Kreuzkontamination.
4. Mechanische Anschläge und sichere Bedienung: Die Konstruktion des Kugelhahns verfügt über integrierte mechanische Anschläge, sodass der Griff immer präzise in der Position „vollständig geöffnet“ oder „vollständig geschlossen“ einrastet. Unsere Standardmodelle sind außerdem mit einem automatischen Sicherheitsriegel am Griff ausgestattet, der eine unbeabsichtigte Betätigung während des Betriebs und der Wartung verhindert.
5. Robuste Bauweise für industrielle Bedingungen: Unser Sortiment aus korrosionsbeständigem, säureresistentem Edelstahl (AISI 316) deckt Temperaturbereiche von -50 °C bis +220 °C, einen Arbeitsdruck von bis zu 63 bar und Sattdampf bis zu 15 bar bei +180 °C ab. Dadurch eignet sich das Ventil gut für die Chemikalien und Medien, die üblicherweise in der Lebensmittel- und pharmazeutischen Produktion zum Einsatz kommen.
