Spezialschläuche für die Prozessindustrie: El-traced, Doppelmantel und geerdeter Schlauch

Wenn ein Standardschlauch dem Medium, der Temperatur oder den Sicherheitsanforderungen nicht gewachsen ist, haben wir die Lösung für Sie. Wir bieten Spezialschläuche für Anwendungen an, bei denen flüssige, viskose oder leicht entzündliche Medien unter kontrollierten Bedingungen gefördert werden müssen. Jede einzelne Lösung konfigurieren wir entsprechend dem Medium, dem Druck, der Temperatur und den geltenden Genehmigungen.

Die Wahl zwischen den drei Typen hängt in erster Linie davon ab, welchen Anforderungen das Medium ausgesetzt ist: Muss es warm gehalten werden, muss die Temperatur während des Transports präzise geregelt werden oder muss der Schlauch beim Umgang mit leicht entzündlichen Medien statische Elektrizität verhindern?

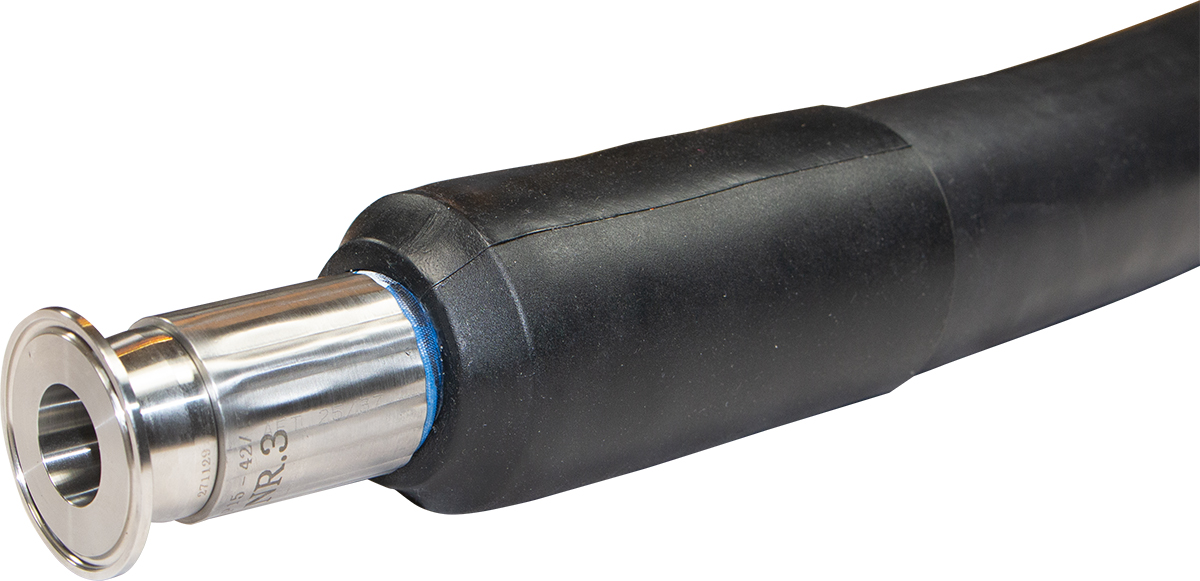

Ein Heizschlauch El-traced, auch bekannt als Heizschlauch oder elektrisch beheizter Schlauch, hält das Medium auf einer konstanten, vorgegebenen Temperatur über die gesamte Strecke von A nach B. Er besteht aus einem Teflonkern mit integriertem Heizkabel und einem waschbaren, FDA-zugelassenen Außenmantel; einzelne Ausführungen können auf bis zu 250°C erhitzt werden.

Der Heizschlauch ist die richtige Wahl, wenn das Medium während der Produktion und Dichtung flüssig bleiben soll. Typische Einsatzbereiche sind der Transport von Schokolade, Honig, Sirup, Soßen und Kleber. Gerade als Kleber-Schlauch wird er häufig dort eingesetzt, wo der Kleber beim Verschließen von Kartons und anderen Verpackungen warm gehalten werden muss.

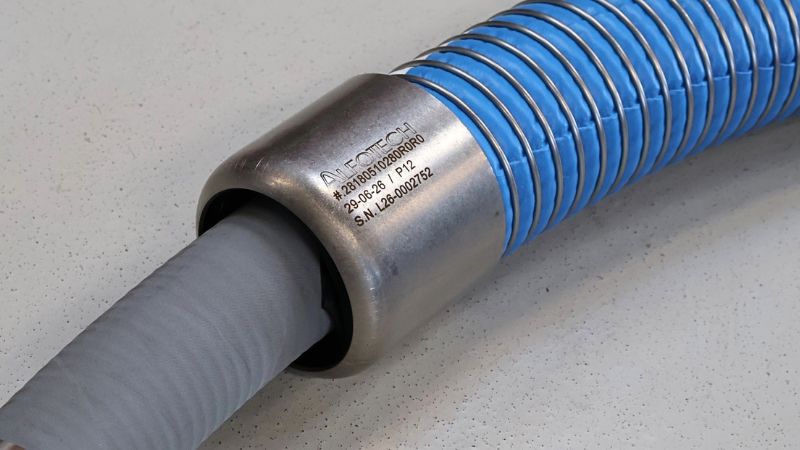

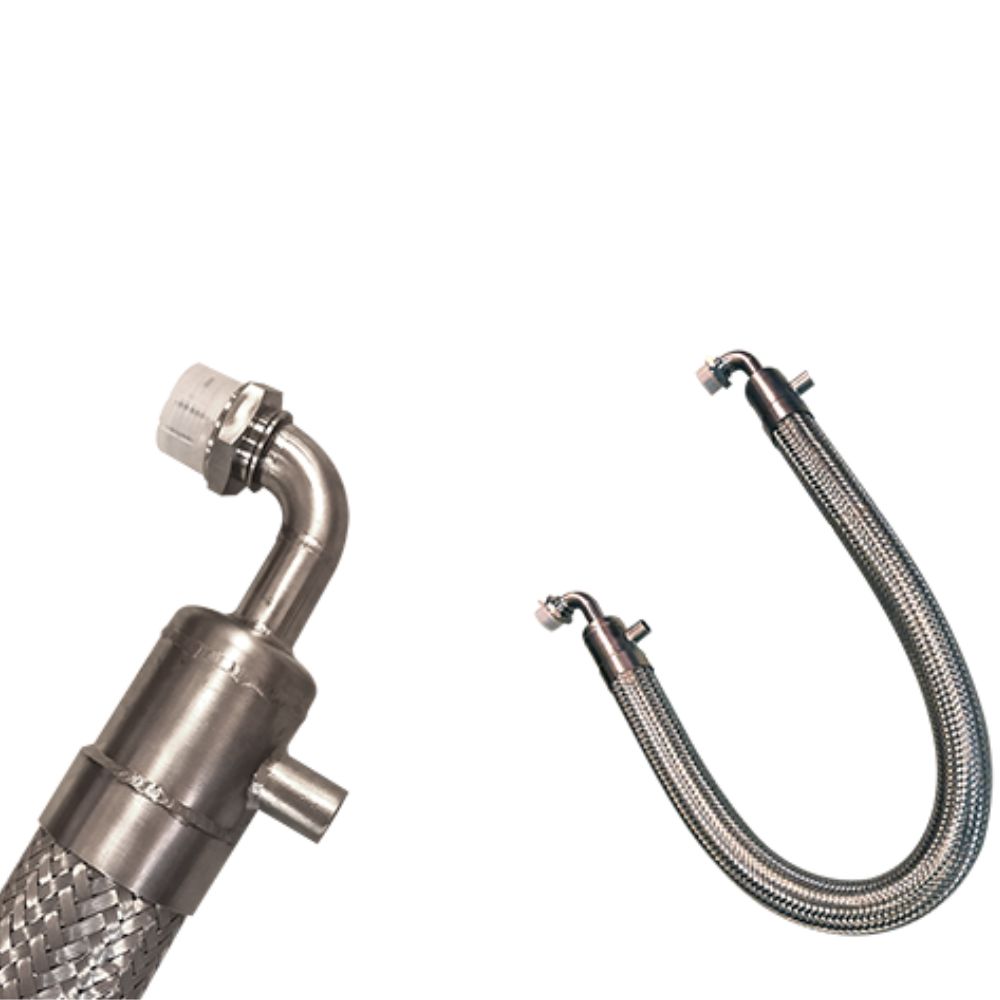

Der Doppelmantelschlauch, auch Mantelschlauch oder doppelwandiger Schlauch genannt, besteht aus einem Innenschlauch, der das Produkt transportiert und von einem Außenmantel umgeben ist. Durch den Mantel zirkuliert ein Medium, typischerweise Wasser oder Dampf, das das Produkt während des Transports entweder erwärmt oder kühlt.

Diese Konstruktion ist die richtige Lösung, wenn der Prozess eine präzise Temperaturregelung temperaturempfindlicher Medien erfordert, beispielsweise Chemikalien, die stabil gehalten werden müssen, oder Produkte, die weder erstarren noch überhitzen dürfen. Die Lösung mit Doppelkappe ist naheliegend, wenn Sie bereits Wasser oder Dampf zur Temperaturregelung Ihrer Rohrleitungssysteme verwenden.

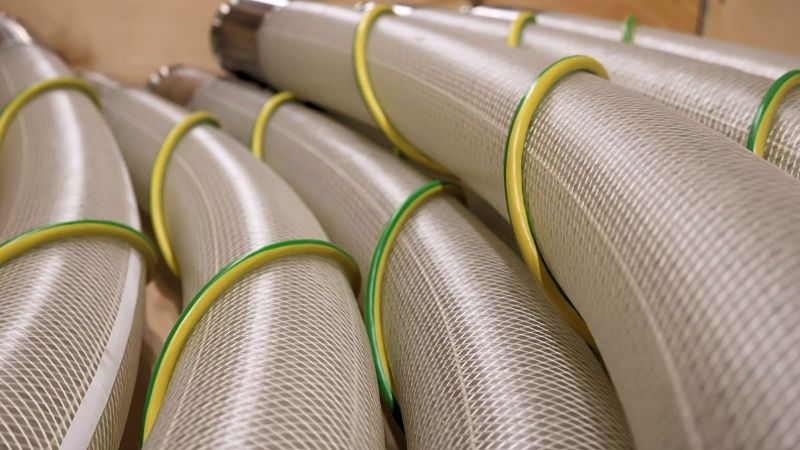

Ein geerdeter Schlauch ist im Grunde ein antistatischer oder elektrisch leitfähiger Schlauch, der statische Elektrizität ableitet, um Aufladung und Funkenbildung zu vermeiden. Das macht ihn unverzichtbar, wenn leicht entzündliche oder explosive Medien gehandhabt werden: in Chemiefabriken, bei der Pulver- und Staubproduktion sowie beim Transport von brennbaren Flüssigkeiten und Lösungsmitteln.

Der Schlauch ist mit einem Leiter ausgestattet, der die Konstruktion erdet, sodass Ladungen sicher abgeleitet werden. Wir können die meisten unserer Schlauchtypen erden, sodass eventuelle statische Elektrizität sicher abgeleitet wird.

Bei der Spezifikation eines Spezialschlauchs sind vier Faktoren entscheidend für die Betriebsfähigkeit der Lösung:

• Druck und Vakuum: Der Schlauch muss dem erforderlichen Arbeitsdruck standhalten können, ohne zu versagen. Wenn im Schlauch Vakuum herrscht, muss er auch Unterdruck aushalten. Dies wird durch eine integrierte Stahlspirale erreicht.
• Temperatur: Stellen Sie sicher, dass der Schlauch den vom Medium geforderten Temperaturen sowohl bei der Lagerung als auch beim Transport standhält.
• Genehmigungen: Wählen Sie einen Schlauch, der den geltenden Genehmigungen und standards entspricht, insbesondere bei Kontakt mit Lebensmitteln (FDA) oder beim Umgang mit gefährlichen Stoffen in explosionsgefährdeten Bereichen.
• Heizprinzip: Elektrisch beheizt oder mit Doppelkappe? Elektrisch beheizte Schläuche lassen sich in der Regel einfach in bestimmte Anlagen integrieren, während die Lösung mit Doppelkappe ideal ist, wenn Ihnen bereits Wasser oder Dampf zur Temperaturregelung zur Verfügung steht.

Neben dem Schlauch selbst kann das richtige Zubehör die Lebensdauer verlängern und die Sicherheit in der Produktion erhöhen. In der Prozessindustrie sind Schläuche täglich Verschleiß, Schnitten, Korrosion und mechanischen Belastungen ausgesetzt, insbesondere an Kupplungen und Verbindungsstellen, wo der Schlauch am anfälligsten ist. Ein Schlauchschutz dient genau dort als physischer Schutz und reduziert das Risiko von Schäden, Ausfallzeiten und unerwarteten Austauscharbeiten.

In unserem Sortiment an Schlauchschutzen finden Sie sowohl einen Gummischlauchschutz, einen Spiralschutz als auch eine 2-teilige Version, die auch nach der Montage am Schlauch angebracht werden kann.

Sehen Sie in unserem Video, wie der Schlauchschutz die Lebensdauer des Schlauchs verlängert und für einen sorgenfreien Betrieb sorgt.

Als B2B-Lieferant mit eigener Montagewerkstatt und zertifizierten Metallschmieden nehmen wir nicht einfach einen Schlauch vom Regal. Wir beraten Sie bei der Materialauswahl und montieren die passenden Fittings und Kupplungen, damit der Schlauch in Ihre bestehende Anlage passt. Das gilt unabhängig davon, ob Sie Produkte in der Lebensmittel- oder Pharmaindustrie herstellen.

Kontaktieren Sie uns gerne telefonisch unter +45 7020 0422 oder per E-Mail an anfrage@alfotech-deutschland.de.

Der elektrisch beheizte Schlauch transportiert Medien, die auf einer bestimmten Temperatur gehalten werden müssen. Er wird unter anderem für flüssige Medien wie Soßen, Schokolade und Kleber empfohlen, die während der Produktion und Dichtung warm gehalten werden müssen.

Ein beheizter Schlauch wird elektrisch über ein eingebautes Heizkabel erwärmt und hält das Medium warm. Ein Doppelmantelschlauch reguliert die Temperatur durch die Zirkulation von Wasser oder Dampf in einer Außenhülle und kann sowohl erwärmen als auch kühlen. Elektrisch beheizte Schläuche werden in der Regel für bestimmte Anlagen gewählt, während der Doppelmantelschlauch dort geeignet ist, wo bereits Wasser oder Dampf zur Verfügung steht.

Ein geerdeter Schlauch ist ein antistatischer, elektrisch leitfähiger Schlauch mit einem integrierten Leiter, der statische Elektrizität ableitet und dadurch die Entstehung von Funken verhindert. Dadurch eignet er sich für den Umgang mit brennbaren Flüssigkeiten, Pulvern oder Lösungsmitteln, bei denen statische Elektrizität ein Risiko darstellt.

Die Lebensdauer eines Schlauchs wird reduziert, wenn er Drücken oder Temperaturen ausgesetzt ist, die über seinen Auslegungsgrenzen liegen. Daher ist es entscheidend, einen Spezialschlauch zu wählen, der für die konkreten Druck- und Temperaturanforderungen Ihrer Anwendung ausgelegt ist.

Ja. Wir fertigen jeden Schlauch speziell für die jeweilige Anwendung und können Abmessungen, Länge, Endstücke und Kupplungen so anpassen, dass der Schlauch in Ihre Anlage passt. Wenn Sie besondere Anforderungen haben, orientieren wir uns an Ihrer Zeichnung oder Spezifikation.
